Hướng dẫn lắp đặt và vận hành máy bơm định lượng OBL

Máy bơm định lượng OBL là thiết bị quan trọng trong nhiều ngành công nghiệp như xử lý nước, hóa chất, thực phẩm – dược phẩm. Để bơm vận hành ổn định, bền bỉ và đạt hiệu suất tối đa, người dùng cần nắm rõ quy trình lắp đặt và vận hành đúng cách. Bài viết sau sẽ cung cấp hướng dẫn chi tiết, kèm theo các lưu ý quan trọng khi sử dụng bơm định lượng OBL.



1. Hướng dẫn lắp đặt và vận hành máy bơm định lượng OBL

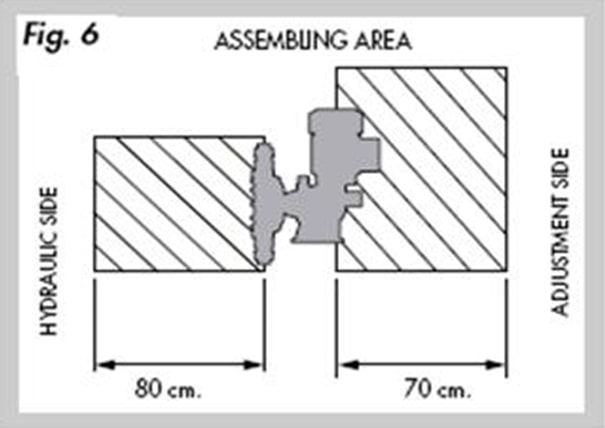

1.1. Diện tích lắp đặt thiết bị

• Mặt bằng phải sạch sẽ, chắc chắn, thuận tiện cho bảo trì.
• Dành khoảng không đủ ở đầu hút – đầu đẩy – núm điều chỉnh lưu lượng.
• Nếu lắp đặt ngoài trời cần có mái che, nhất là khi bơm kết nối với hệ thống điện.
• Đầu bơm nhựa PVC chỉ làm việc ở nhiệt độ ≤ 40°C. Cần che chắn khi trời nắng nóng.



1.1. Lắp đặt đường ống hút

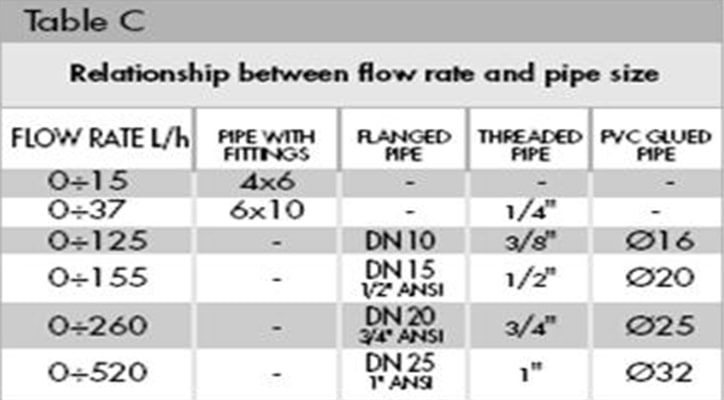

• Đường kính ống hút phải phù hợp lưu lượng (theo bảng tra của hãng).
• Chiều dài ống hút càng ngắn càng tốt:
  • Chiều sâu hút tối đa: 1,5 m.
  • Tổng chiều dài ống hút: ≤ 2,5 m.
• Đường ống nên lắp đúng kiểu theo sơ đồ (Right) để tránh xâm thực.

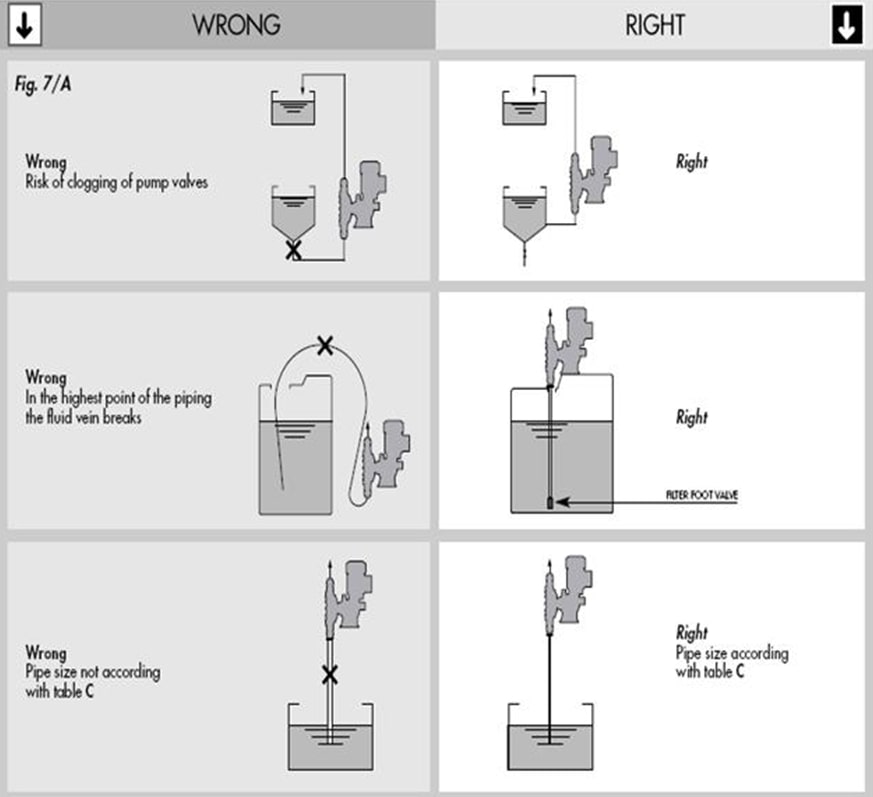

2. Sơ đồ kiểu lắp đường ống hút

Xem hình minh họa Hình 7/A và 7/B

Chú ý: Cách lắp đặt đúng là Right; lắp sai là Wrong

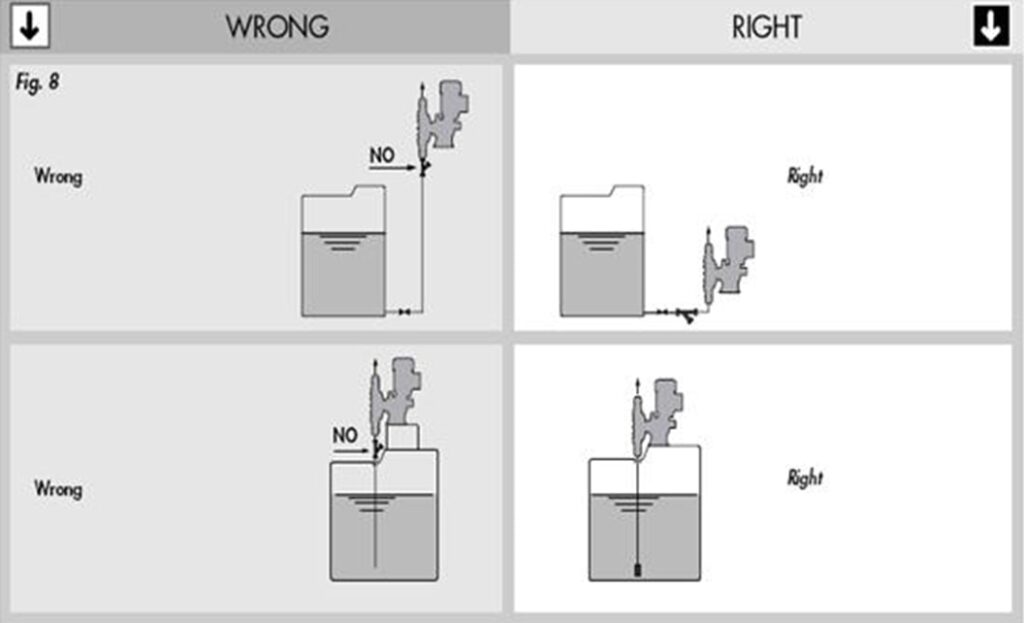

2.1. Bộ lọc đầu hút

• Luôn lắp bộ lọc tại đầu hút, đặc biệt khi dung dịch có tạp chất.
• Chọn lọc có kích thước lớn hơn đường ống để không ảnh hưởng đến hiệu suất.
• Ống hút nên cách đáy bồn ≥ 10 cm để tránh hút cặn lắng



Chú ý: Cách lắp đặt đúng là Right; lắp sai là Wrong

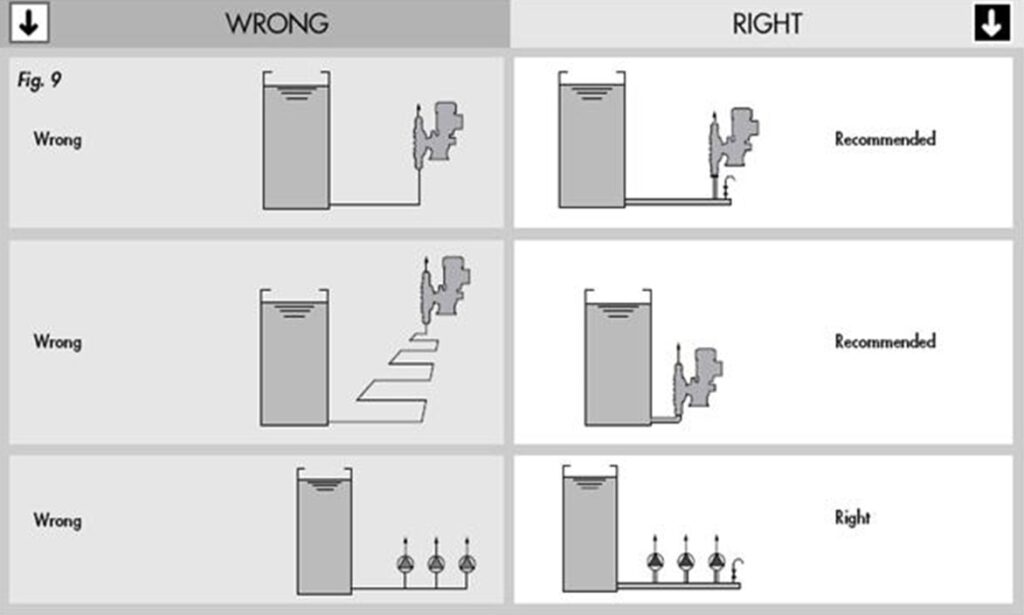

2.2. Đường ống hút với dung dịch có độ nhớt

• Khuyến nghị dùng đầu bơm Inox.
• Van đầu đẩy nên là van lò xo.
• Với dung dịch > 2000 cps, chọn đường kính ống hút lớn hơn kích thước đầu hút bơm.
• Tần suất nhịp (SPM) cần được tính toán theo độ nhớt và loại đầu bơm (Inox AISI 316L, PP…).

Chú ý: Cách lắp đặt đúng là Right; lắp sai là Wrong

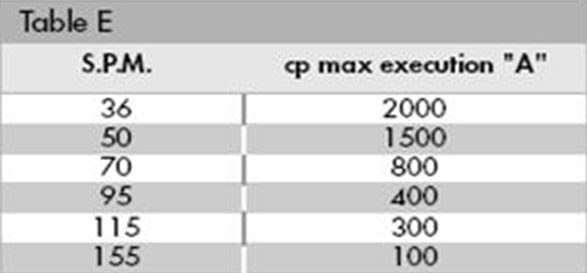

3. Mối tương quan giữa SPM và CSP

Mối tương quan giữa tần suất “SPM” và độ nhớt dung dịch cps có tác dụng cho đầu bơm bằng thép AISI 316L, hoặc nhựa PP hoặc PP11, được thể hiện qua bảng sau.

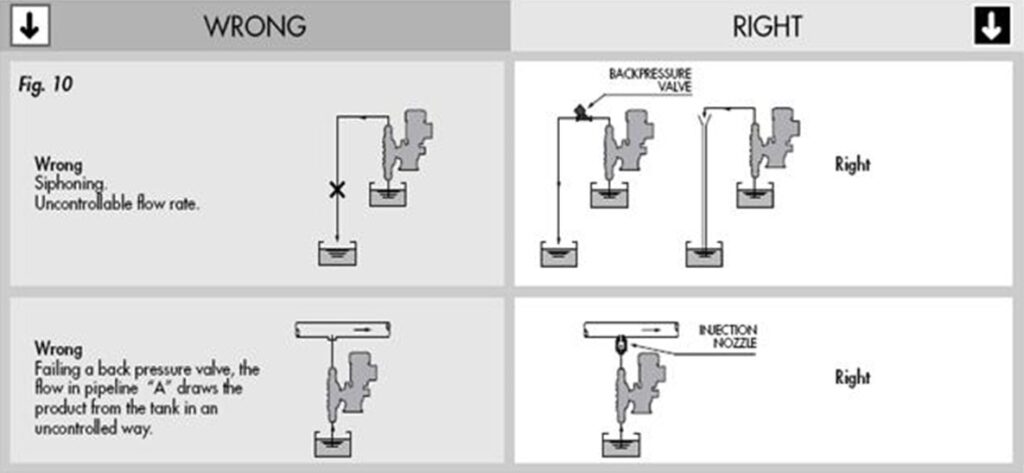

3.1. Đường ống đẩy

• Áp lực đầu đẩy phải cao hơn đầu hút ít nhất 0,3 – 0,5 bar để tránh dòng chảy tự do.
• Nếu không đáp ứng, phải lắp van tạo áp ngược hoặc khóa chặt đường ống xả

Chú ý: Cách lắp đặt đúng là Right; lắp đặt sai là Wrong

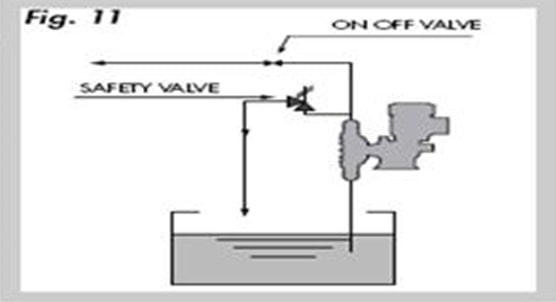

3.2. Van xả áp

Bơm định lượng màng cơ học phải lắp thêm một van xả áp; một áp lực cao hơn áp lực làm việc tối đa của màng bơm sẽ làm hỏng cơ cấu màng

• Bảo vệ bơm khỏi áp lực vượt mức.
• Van xả áp đặt ngay sau đầu đẩy và trước van on/off.
• Ngăn các sự cố: áp lực dư, van đóng khi bơm chạy, tắc đường ống.



3.3. Lắp đặt thiết bị tiêu xung

Thiết bị tiêu xung động là một phần thiết bị rất quan trọng để bơm hoạt động tốt. Việc lắp đặt thiết bị tiêu xung mang lại một số tiện ích sau:

• Thiết bị tiêu xung: giảm dao động, bảo vệ bơm, làm dòng chảy đều.
• Đồng hồ áp suất: lắp ở đầu đẩy để theo dõi áp lực làm việc thực tế, không vượt quá ngưỡng cho phép.

Dao động xung của lưu lượng, là một tính chất có hại đối với tất cả các loại bơm bởi vậy có thể tránh hiện tượng này ta lắp thêm bộ tiêu xung ở đầu ra

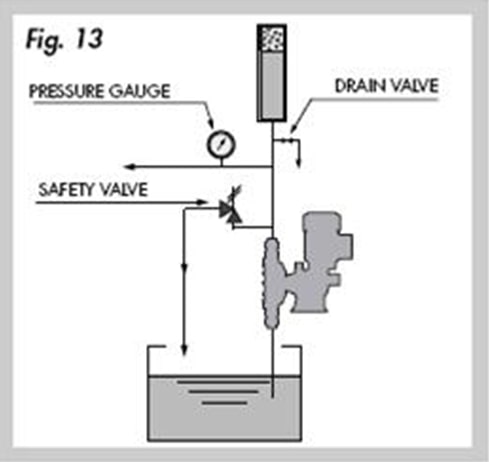

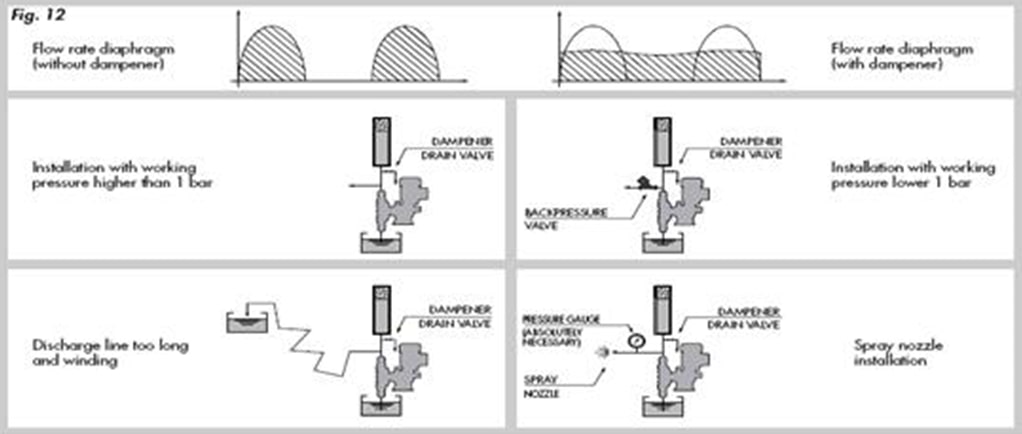

Ví dụ về lắp đặt bộ tiêu xung như sau:

3.4. Lắp đặt đồng hồ đo áp lực

Để kiểm tra quá trình hoạt động bình thường của bơm, cần thiết phải lắp đặt một đồng hồ đo áp lực ở tại đầu đẩy của bơm.

Đồng hồ đo áp lực sẽ chỉ ra áp lực làm việc thực tế của bơm. Gía trị này không được vượt quá áp lực làm việc lớn nhất của bơm

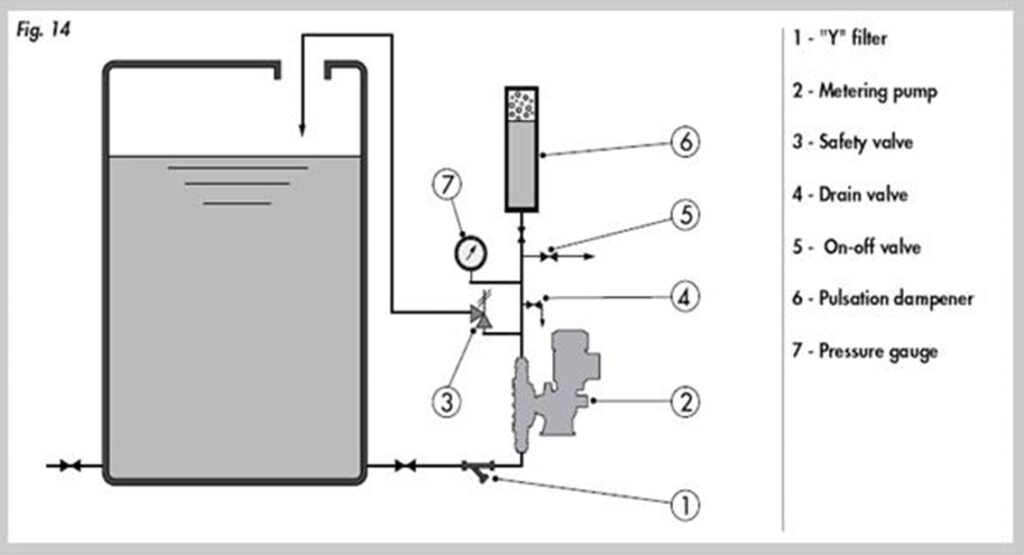

3.5. Hệ thống lắp đặt chuẩn



4. Hướng dẫn tra dầu hộp giảm tốc bơm định lượng OBL

4.1. Tra dầu và loại dầu bôi trơn

• Tra dầu qua nút trên thân bơm theo dung tích/loại dầu trong bảng khuyến nghị của hãng.
• Vị trí nút tra – xả – mắt dầu quan sát được thể hiện rõ trong sơ đồ lắp.

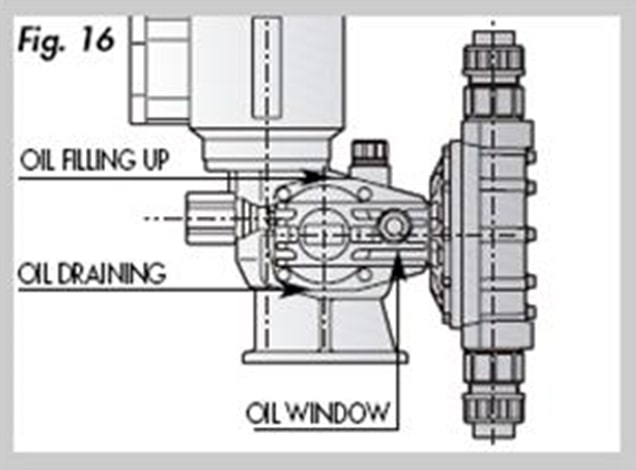

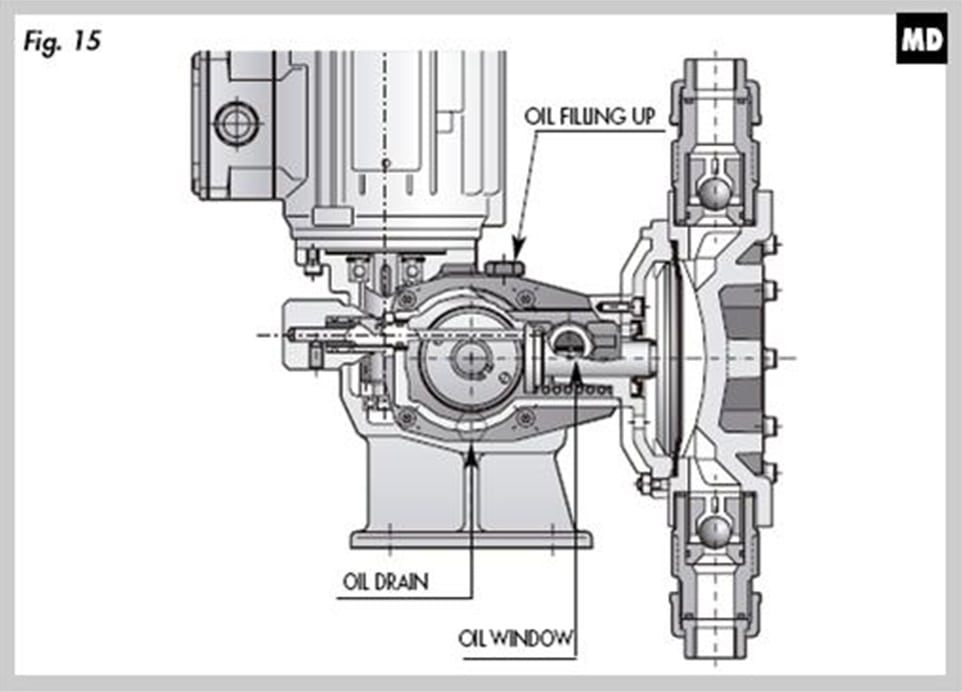

4.2. Vị trí nút tra dầu, xả dầu, cửa sổ quan sát dầu tra được thể hiện sau:

Kiểm tra trước khi khởi động bơm định lượng OBL

• Bệ đỡ bơm phải phẳng, chắc chắn. Không đặt trực tiếp xuống nền bê tông.
• Cố định bơm bằng bulông.
• Vệ sinh sạch đường ống hút và bể hút.
• Đảm bảo có khung đỡ cho cả ống hút và ống đẩy để tránh dồn lực lên bơm.
• Kiểm tra kín khít tại đầu nối, tránh lọt khí.

Khởi động bơm định lượng OBL đúng cách

• Kiểm tra mức dầu, chiều quay động cơ.
• Mở van hút – van xả.
• Lần khởi động đầu tiên: chỉnh núm lưu lượng ở mức 20%, chạy 3–5 phút, sau đó tăng dần.
• Kiểm tra áp suất đầu đẩy qua đồng hồ. Áp lực không được vượt ngưỡng làm việc tối đa.



5. Một số sự cố thường gặp khi vận hành và sử dụng bơm định lượng OBL cần biết

5.1. Bơm không hút dung dịch

• Đường ống hút hở → Kiểm tra lại mối nối.
• Không khí đọng trong bơm → Nới lỏng đầu đẩy để xả khí.
• Chiều sâu hút quá lớn → Giảm độ sâu.
• Dung dịch có độ nhớt cao → Dùng ống hút lớn hơn, tăng áp thủy tĩnh.
• Lọc đầu hút tắc → Vệ sinh lại.

5.2. Lưu lượng bất thường

• Áp lực đầu hút > đầu đẩy → Tăng áp lực đầu đẩy bằng van tạo áp ngược.
• Van áp ngược bị kẹt → Kiểm tra, vệ sinh.
• Van bơm bị kẹt → Tháo và vệ sinh sạch sẽ.

5.3. Lưu lượng thấp hơn yêu cầu

Nguyên nhân:

• Không khí lọt vào đường ống hút qua các mối nối hở.
• Không khí bị giữ lại trong buồng bơm.
• Chiều sâu hút quá lớn, vượt quá thông số cho phép.
• Áp suất bay hơi của dung dịch cao, gây hiện tượng xâm thực.
• Độ nhớt dung dịch quá cao, cản trở quá trình hút.
• Nhiệt độ bơm tăng cao.
• Đường ống hút bị tắc hoặc van bị đóng.
• Bộ lọc đầu hút bị tắc nghẽn do cặn bẩn.
• Van an toàn cài đặt áp suất quá thấp.
• Thùng chứa kín hoàn toàn, không có lỗ thông hơi.

Cách khắc phục:

• Kiểm tra và siết chặt lại các mối nối.
• Cho bơm chạy ở lưu lượng tối đa trong thời gian ngắn để xả hết khí.
• Giảm chiều sâu hút xuống trong giới hạn cho phép.
• Tăng áp suất thủy tĩnh tại đầu hút để cân bằng áp lực.
• Sử dụng đường ống hút có đường kính lớn hơn cho dung dịch nhớt.
• Vệ sinh, thông rửa ống hút và bộ lọc đầu hút.
• Điều chỉnh lại áp suất van an toàn.
• Đảm bảo thùng chứa có lỗ thông hơi để tránh chân không.

5.4. Lưu lượng không đúng hoặc cao hơn yêu cầu

Nguyên nhân:

• Áp suất đầu hút cao hơn áp suất đầu đẩy, gây dòng chảy ngược.
• Van tạo áp lực ngược bị kẹt do bẩn hoặc cài đặt áp suất quá thấp.
• Van của bơm bị kẹt tại vị trí mở.

Cách khắc phục:

• Tăng áp suất đầu đẩy, đảm bảo chênh áp từ 0,3 – 0,5 bar so với đầu hút.
• Kiểm tra, vệ sinh hoặc thay thế van tạo áp lực ngược.
• Kiểm tra, vệ sinh lại van bơm để khôi phục hoạt động bình thường.



6. Hướng dẫn Bảo dưỡng định kỳ bơm định lượng OBL

• Kiểm tra mức dầu định kỳ, thay dầu sau 10.000 giờ hoạt động.
• Vệ sinh các van, bi van, gioăng, màng bơm theo trình tự đúng.
• Với các sự cố lưu lượng thấp, bất thường → cần kiểm tra lần lượt ống hút, van, lọc, áp lực và độ nhớt dung dịch.

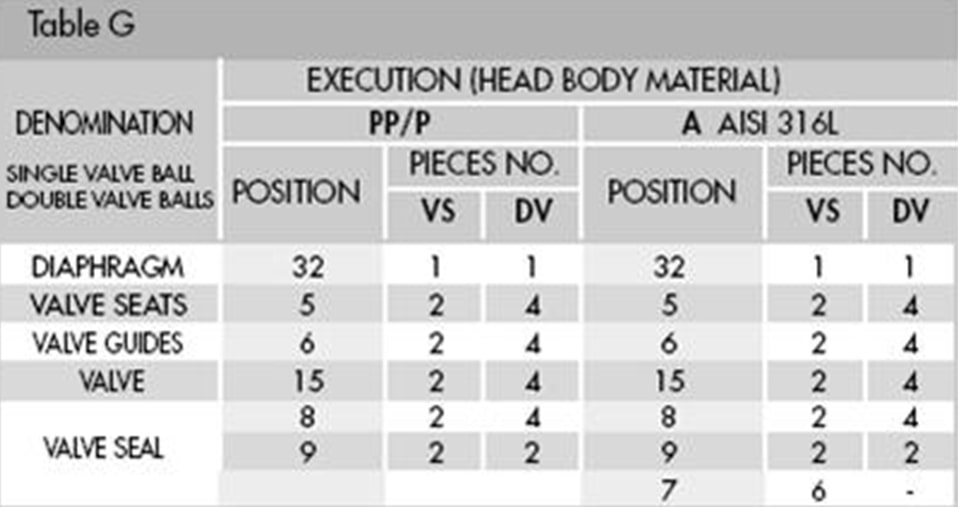

Sắp xếp đúng: Van ở vị trí 15; gioăng ở vị trí 5



Bảo Dưỡng Và Khắc Phục Sự Cố Bơm Định Lượng OBL

Để đảm bảo máy bơm định lượng màng hoạt động ổn định và bền bỉ, người dùng nên thực hiện bảo dưỡng định kỳ và chuẩn bị sẵn một số linh kiện dự phòng để thay thế khi cần thiết. Việc này giúp giảm thiểu sự cố đột ngột, tránh gián đoạn quá trình sản xuất.

Dưới đây là hướng dẫn chi tiết cách bảo dưỡng và xử lý hai bộ phận quan trọng nhất: van bơm và màng bơm.

1. Bảo dưỡng và vệ sinh van bơm

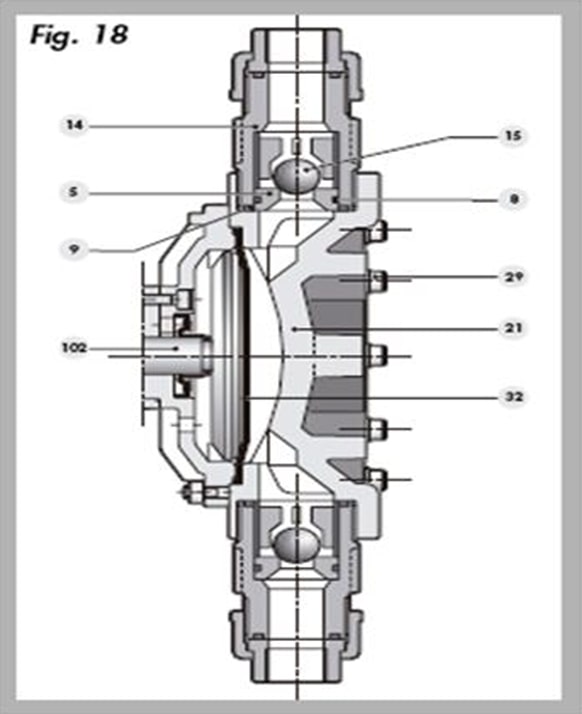

Cách tháo và vệ sinh van:

• Dùng tua vít tháo vỏ van (vị trí 14).
• Ghi nhớ thứ tự sắp xếp các chi tiết bên trong van trước khi tháo.
• Rút van ra, vệ sinh sạch sẽ toàn bộ ổ đỡ, đặc biệt là 2 viên bi van (vị trí 15).
• Nếu phát hiện hư hỏng, nên thay mới ổ đỡ và van.
• Sau khi vệ sinh, lắp lại các chi tiết đúng thứ tự ban đầu.
• Vặn chặt vỏ van trở lại, đảm bảo kín khít.



2. Bảo dưỡng và thay thế màng bơm

Quy trình tháo và lắp màng bơm:

• Dùng dụng cụ tháo các đinh vít cố định (vị trí 29).
• Tháo đầu bơm (vị trí 21).
• Tháo màng bơm (vị trí 32) bằng cách xoay theo chiều kim đồng hồ.
• Trước khi lắp lại, cần bôi trơn ren (vị trí 102) để dễ lắp đặt và tránh mài mòn.
• Xiết chặt màng bơm, đảm bảo vào đến vị trí cuối cùng.
• Ráp lại đầu bơm (vị trí 21), kiểm tra sự sắp xếp chi tiết van đã đúng vị trí.
• Siết lại các đinh vít (vị trí 29) từ từ, không siết quá chặt để tránh biến dạng
