Trong hệ thống châm hóa chất công nghiệp, lắp đặt bơm định lượng đúng kỹ thuật quan trọng không kém việc chọn đúng model bơm. Rất nhiều sự cố như mất mồi, lưu lượng sai lệch, rung đường ống hoặc hỏng van sớm đều bắt nguồn từ thiết kế hệ thống không phù hợp.

Bài viết này tổng hợp các nguyên tắc kỹ thuật quan trọng giúp kỹ sư và đội lắp đặt thiết kế hệ thống bơm định lượng vận hành ổn định, chính xác và bền lâu.

1. Mục đích của việc thiết kế lắp đặt đúng kỹ thuật

Thiết kế hệ thống cho bơm định lượng (hydraulically balanced reciprocating metering pump) nhằm đảm bảo:

✔ Bơm hoạt động trơn tru
✔ Không mất mồi
✔ Lưu lượng chính xác
✔ Hạn chế cavitation
✔ Giảm lỗi đường ống và rung động

Để đạt được điều đó, kỹ sư cần tính toán và xem xét:

• Tính chất chất lỏng
• Áp lực hút và áp lực xả
• Thiết kế đường ống
• Điều kiện môi trường lắp đặt

Đây là những yếu tố quyết định hiệu quả vận hành lâu dài. Để lắp đặt bơm định lượng đúng và hiểu quả trước hết chúng ta cần tìm hiểu

Đặc Tính Dòng Chảy Của Bơm Định Lượng (Metering Pump Characteristics)

Phần lớn các bơm ly tâm và bơm quay (rotary pumps) có đặc tính dòng chảy ổn định ở trạng thái làm việc bình thường. Trong điều kiện vận hành tiêu chuẩn, vận tốc của chất lỏng thay đổi rất ít theo thời gian. Dòng chảy gần như liên tục và êm.

Tuy nhiên, điều này không đúng đối với bơm định lượng kiểu tịnh tiến (reciprocating metering pumps).

Dòng chảy theo chu kỳ – không liên tục

Trong bơm định lượng, chuyển động của piston hoặc màng bơm tạo ra dòng chảy theo từng chu kỳ. Điều này khiến chất lỏng:

• Xuất hiện vận tốc cực đại (peak velocity)
• Xuất hiện gia tốc và giảm tốc trong cả đường hút và đường xả

Tại thời điểm ban đầu của một chu kỳ (0° góc quay cam piston), chất lỏng đang ở trạng thái đứng yên. Khi đó:

• Vận tốc = 0
• Gia tốc = 0

Sau đó piston bắt đầu chuyển động và chất lỏng được gia tốc.

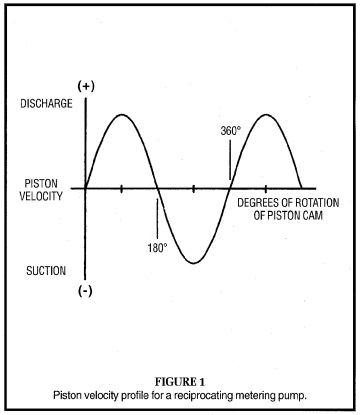

Diễn biến vận tốc theo góc quay cam piston

🔹 Chu kỳ xả (Discharge Cycle)

• Tại 0°: chất lỏng bắt đầu từ trạng thái đứng yên.
• Tại 90°: vận tốc đạt giá trị cực đại.
• Sau đó vận tốc giảm dần về 0 khi kết thúc chu kỳ xả.

🔹 Chu kỳ hút (Suction Cycle)

• Bắt đầu tại 180°: chất lỏng lại ở trạng thái đứng yên.
• Tại 270°: đạt vận tốc cực đại lần nữa.
• Sau đó giảm về 0 khi kết thúc chu kỳ hút.

Như vậy, trong mỗi vòng quay cam, chất lỏng liên tục:

• Tăng tốc
• Đạt vận tốc đỉnh
• Giảm tốc
• Dừng lại
• Rồi lặp lại quá trình

Ý nghĩa của lực quán tính

Việc chất lỏng phải liên tục tăng tốc và giảm tốc tạo ra lực quán tính của cột chất lỏng trong đường ống.

Lực này đặc biệt quan trọng vì:

• Ảnh hưởng đến áp suất trong hệ
• Ảnh hưởng đến kích thước đường ống
• Ảnh hưởng đến hiệu suất bơm
• Ảnh hưởng đến độ chính xác định lượng

Đây là điểm khác biệt cốt lõi giữa bơm định lượng và bơm ly tâm.

Tại sao cần đặc biệt chú ý khi thiết kế lắp đặt?

Do đặc điểm dòng chảy độc đáo này – vốn là đặc trưng chung của tất cả các bơm định lượng kiểu tịnh tiến – nên khi thiết kế hệ thống cần:

• Tính đến vận tốc cực đại chứ không chỉ lưu lượng trung bình
• Xem xét lực quán tính của cột chất lỏng
• Thiết kế đường ống đủ lớn
• Hạn chế co nối và thay đổi cao độ đột ngột
• Sử dụng pulsation dampener khi cần

Nếu bỏ qua các yếu tố này, hệ thống có thể gặp:

• Rung đường ống
• Hiện tượng xâm thực
• Dòng chảy đi xuyên qua một thiết bị hoặc hệ thống.
• Sai số lưu lượng
• Giảm tuổi thọ van và màng bơm

Bơm định lượng không tạo dòng chảy liên tục mà tạo dòng chảy theo chu kỳ với vận tốc và gia tốc thay đổi liên tục. Vì vậy:

Thiết kế hệ thống cho bơm định lượng đòi hỏi phải hiểu rõ đặc tính động học của dòng chất lỏng.

Chỉ khi kiểm soát tốt các yếu tố về quán tính, vận tốc cực đại và dao động áp lực, hệ thống mới vận hành ổn định và đạt độ chính xác cao.

2. Các yếu tố ảnh hưởng trực tiếp tới lắp đặt bơm định lượng

2.1 Tính chất chất lỏng

Khi thiết kế hệ thống, cần đánh giá:

• Áp suất hơi (Vapor Pressure)
• Khối lượng riêng (Specific Gravity)
• Độ nhớt (Viscosity)

Các yếu tố này ảnh hưởng trực tiếp đến NPSH (Net Positive Suction Head) – tức áp lực hút thực tế của hệ thống.

Nếu NPSH không đủ → bơm dễ bị cavitation.

Ví dụ thực tế:

• Hóa chất dễ bay hơi (như dung môi) có áp suất hơi cao → nguy cơ xâm thực cao hơn.
• Hóa chất nhớt cao → tổn thất áp trên đường hút tăng.

3. Những điều kiện “khó” gây lỗi khi lắp đặt

Kỹ sư cần đặc biệt lưu ý các tình huống sau:

• Đường ống có quá nhiều co, van → tạo phản xạ áp lực.
• Hút nâng cao (suction lift) hoặc áp hút thấp.
• Ống quá nhỏ so với lưu lượng yêu cầu.
• Hóa chất có khí hòa tan cao.
• Hút gần mức tối thiểu NPSH.
• Chất lỏng nặng hoặc nhớt.
• Ống dài cả phía hút và xả.
• Chất có cặn hoặc huyền phù.
• Lắp đặt ngoài trời nhiệt độ thấp → tích tụ khí.
• Đường ống thay đổi độ cao liên tục.

Đây là các yếu tố có thể gây lỗi lớn nếu không xử lý ngay từ khâu thiết kế.

4. Đặc tính bơm định lượng cần hiểu rõ

Khác với bơm ly tâm, bơm định lượng:

• Tạo lưu lượng theo từng chu kỳ piston.
• Dòng chảy thay đổi đột ngột.
• Có áp suất đỉnh trong mỗi chu kỳ.

Điều này có nghĩa là:

👉 Đường ống và phụ kiện phải chịu được dao động áp lực này.
👉 Nếu thiết kế sai, hệ sẽ rung mạnh và gây xâm thực

5. Yêu cầu về hệ thống đường ống (Piping Requirements)

5.1 Thiết bị bắt buộc

Một hệ thống chuẩn cần có:

• Van khóa ở cả hút và xả
• Kết nối dạng union hoặc flange để dễ bảo trì
• Lưới lọc đầu hút (nếu không bơm slurry)
• Giá đỡ và kẹp cố định ống
• Vật liệu chống ăn mòn phù hợp hóa chất

Lưu ý quan trọng:

Không nên sử dụng van điều tiết như needle valve, globe valve hoặc gate valve trên đường hút/xả chính.

Những van này gây biến động áp lực và làm giảm độ chính xác của bơm.

6. Yêu cầu về áp lực hút – Tránh xâm thực

6.1 NPSH Required (NPSHR)

NPSHR là gì?

NPSHR (Net Positive Suction Head Required)
= Áp lực hút tối thiểu mà bơm yêu cầu để không xảy ra cavitation ( xâm thực)

NPSHR của bơm định lượng Pulsafeeder

• Pulsar cần 3 psi (0.21 bar)
• Pulsa cần 5 psi (0.35 bar)

Ý nghĩa:

Nếu áp lực hút thực tế thấp hơn mức này → bơm sẽ xâm thực

Vì sao phải có NPSHR?

Bơm định lượng kiểu piston/màng hoạt động theo chu kỳ.

Trong suốt hành trình hút:

• Áp suất tại đầu hút giảm
• Nếu áp giảm thấp hơn áp suất hơi của chất lỏng

→ Chất lỏng bốc hơi cục bộ

→ Hình thành bọt khí

→ Cavitation

NPSHR chính là “ngưỡng an toàn” để tránh điều đó.

NPSHA là gì?

NPSHA (Net Positive Suction Head Available)
= Áp lực hút thực tế của hệ thống.

NPSHA phụ thuộc vào:

• Áp suất khí quyển hoặc áp bồn (Pa)
• Cột chất lỏng phía trên bơm (Ph)
• Áp suất hơi (Pv)
• Tổn thất đường ống hút

4 Điều kiện bắt buộc

NPSHA phải lớn hơn NPSHR

Nếu:

NPSHA > NPSHR → Hệ OK
NPSHA ≤ NPSHR → Sẽ cavitation

5 Công thức tính NPSHA

Equation 1 (khi độ nhớt < 50 cP)

Ý nghĩa từng phần:

Thành phần	Ý nghĩa
Pa	Áp khí quyển hoặc áp bồn
Ph	Áp do cột chất lỏng
Pv	Áp suất hơi
Term cuối	Tổn thất đường hút (do ma sát & dòng xung)

Công thức này dùng cho chất lỏng có độ nhớt thấp.

6️ Điều quan trọng trong đoạn này

Tài liệu đang nói:

• NPSHR là giá trị cố định của bơm
• NPSHA là giá trị phụ thuộc hệ thống
• Kỹ sư phải tính NPSHA rồi so với bảng NPSHR

Nếu không tính toán mà lắp đặt theo cảm tính → rất dễ sai

1) Dữ liệu đầu bài

Chất lỏng: H₂SO₄ 66° (axit sulfuric)

• Tỷ trọng (SG), G = 1.83
• Độ nhớt = 25 cP (≤ 50 cP nên dùng công thức đơn giản)
• Áp suất hơi Pv = 0.01 psia (rất nhỏ)

Điều kiện vận hành & lắp đặt:

• Lưu lượng trung bình Q = 240 GPH (≈ 908.4 L/h)
• Tốc độ hành trình R = 58 spm (strokes per minute)
• Đường ống hút: dài Ls = 20 ft = 6.10 m
• Đường kính trong ống: d = 1.61 inch = 40.9 mm = 0.0409 m (ống 1½” SCH40)
• Cột chất lỏng tại mức thấp nhất trong bồn (suction head): h = 4 ft = 1.22 m
• Bồn hở khí trời → Pa = 14.7 psia (≈ 1.01 bar) ở mực nước biển

Mục tiêu: tính NPSHA của hệ để kiểm tra điều kiện chống cavitation.

2) Bước 1 — Tính áp do cột chất lỏng phía hút (Ph)

2.1 Công thức nhanh (dạng psi)

Với cột chất lỏng cao h (ft) và SG = G:

Thay số:

• h = 4 ft
• G = 1.83

2.2 Đổi sang hệ mét (m, bar)

Tài liệu cũng tính luôn dạng bar:

Vì: 10.21 mH₂O ≈ 1 bar

Thay số:

• h = 1.22 m
• G = 1.83

✅ Kết quả bước 1:

• Ph = 3.17 psi ≈ 0.22 bar

3) Bước 2 — Xác định áp suất khí quyển (Pa)

Vì bồn mở ra khí trời, nên dùng áp suất khí quyển ở mực nước biển:

• Pa = 14.7 psia ≈ 1.01 bar

Lưu ý: Pa là áp tuyệt đối (absolute), không phải psig.

4) Bước 3 — Xác định áp suất hơi (Pv)

Tài liệu cho:

• Pv = 0.01 psia

Đổi sang bar:

• 1 psi ≈ 0.06895 bar

✅ Kết quả:

• Pv = 0.01 psia ≈ 0.00069 bar (rất nhỏ nhưng vẫn phải trừ)

5) Bước 4 — Tính tổn thất áp do ma sát/động học trong đường hút (term cuối)

Vì bơm định lượng có dòng xung theo chu kỳ (peak velocity), nên tài liệu dùng một công thức thực nghiệm (có hằng số C1) để tính “mất áp tương đương” ở đường hút.

Dạng công thức trong ví dụ:

Trong đó (đúng theo ví dụ):

• Ls = 20 ft
• R = 58 spm
• G = 1.83
• Q = 240 GPH
• C1 = 24,800 (lấy từ Table 2 trong tài liệu)
• d = 1.61 in (ID)

Điểm quan trọng: Ở ví dụ này, d được dùng theo inch và công thức đang chạy theo hệ đơn vị của tài liệu.

5.1 Thay số tính “mất áp” ở đường hút

Tài liệu thay và cho ra kết quả tổng NPSHA cuối cùng; suy ra phần mất áp xấp xỉ:

• ΔP ≈ 7.96 psi (tương đương 0.55 bar)

(Đây chính là phần làm NPSHA giảm mạnh dù có Pa và Ph.)

✅ Kết quả bước 4:

• ΔP đường hút ≈ 7.96 psi ≈ 0.55 bar

6) Bước 5 — Tính NPSHA (kết quả cuối)

6.1 Tính theo psi (đúng như ví dụ)

6.2 Đổi sang bar

✅ Kết quả cuối:

• NPSHA ≈ 9.9 psi ≈ 0.68 bar

7) Đổi NPSHA sang “m cột chất lỏng” (m) để kỹ thuật dễ hình dung

7.1 Đổi sang mét cột nước (mH₂O)

Quy đổi nhanh: 1 bar ≈ 10.21 mH₂O

7.2 Đổi sang mét cột axit (SG = 1.83)

Vì cùng áp suất thì “cột chất lỏng” tỉ lệ nghịch với SG:

✅ Quy đổi “m”:

• NPSHA ≈ 6.94 mH₂O
• ≈ 3.79 m cột H₂SO₄ (SG 1.83)

Vậy

• Ví dụ này chứng minh: dù bồn mở khí trời (Pa lớn) và có cột chất lỏng 1.22 m, tổn thất đường hút + đặc tính dòng xung vẫn làm giảm NPSHA đáng kể.
• Điều kiện chống cavitation là:

Với Pulsar, NPSHR ~ 3 psi, còn hệ NPSHA ~ 9.9 psi, nên đủ an toàn.

7. Yêu cầu về áp lực ngược (System Backpressure)

Một yêu cầu cực kỳ quan trọng:

Áp lực đầu xả phải cao hơn áp lực hút tối thiểu 5 psi (~0,35 bar)

Nếu không đạt mức này sẽ xảy ra hiện tượng:

Flowthrough – hóa chất tự chảy khi bơm dừng hoặc áp biến động.

Giải pháp:

Lắp Backpressure Valve trên đường xả nếu hệ không đủ chênh áp.

⚠ Lưu ý: Không được vượt quá áp lực tối đa cho phép của bơm.

8. Kích thước ống & vận tốc đỉnh

Do bơm tạo dòng xung, thiết kế ống phải dựa trên:

Vận tốc cực đại (Peak Fluid Velocity)
không chỉ dựa vào lưu lượng trung bình.

Ống quá nhỏ sẽ:

• Tăng ma sát
• Tăng dao động áp lực
• Tăng sai số lưu lượng

Khuyến nghị:

• Chọn ống đủ lớn
• Hạn chế co nối
• Giữ ống ngắn và thẳng

9. Pulsation Dampener – Bình chống xung

Pulsation dampener là bình chứa khí nén giúp:

• Lưu trữ năng lượng trong pha xung
• Giảm dao động áp lực
• Ổn định lưu lượng

Vị trí lắp:

👉 Càng gần bơm càng tốt.
👉 Có thể lắp cả phía hút và xả nếu yêu cầu độ ổn định cao.

Lợi ích:

• Giảm rung
• Tăng độ chính xác
• Giảm kích thước ống cần thiết
• Có thể chọn bơm nhỏ hơn

Sơ Đồ Lắp Đặt Pulsation Dampener (PULSAtrol) Cho Bơm Định Lượng

Hình minh họa thể hiện hai cấu hình lắp đặt PULSAtrol pulsation dampener trong hệ bơm định lượng:

• Lắp phía hút (Suction Installation)
• Lắp phía xả (Discharge Installation)

Chú thích dưới hình:

PULSAtrol pulsation dampeners có thể sử dụng ở cả phía hút hoặc phía xả.

Lắp đặt phía hút (Suction Installation)

Cấu hình gồm:

• Đường hút (Suction)
• PULSAtrol dampener
• Van xả khí / drain
• Bơm định lượng
• Back pressure valve ở phía xả

Mục đích kỹ thuật:

Lắp dampener ở phía hút giúp:

• Giảm dao động áp lực khi piston bắt đầu hút
• Giảm nguy cơ cavitation
• Ổn định cột chất lỏng trong ống hút
• Giảm rung đường ống

Khi nào nên lắp phía hút?

• Hút nâng (suction lift)
• Đường hút dài
• Hóa chất dễ bay hơi
• Hệ có nguy cơ cavitation

Lắp đặt phía xả (Discharge Installation)

Cấu hình gồm:

• Đường hút
• Bơm định lượng
• PULSAtrol dampener gần đầu xả
• Back pressure valve
• Đường xả (Discharge)

Mục đích kỹ thuật:

Lắp dampener phía xả giúp:

• Giảm peak pressure
• Giảm rung đường ống xả
• Ổn định lưu lượng
• Tăng độ chính xác định lượng
• Giảm tải cho van và phụ kiện

Khi nào nên lắp phía xả?

• Đường xả dài
• Áp lực hệ cao
• Cần độ chính xác cao
• Hệ điều khiển PLC / DCS



10. Checklist lắp đặt tiêu chuẩn

Yêu cầu kỹ thuật	Mục tiêu
NPSHA > NPSHR	Ngăn hiện tượng xâm thực khí
Backpressure ≥ 5 psi	Ngăn flowthrough Ngăn flowthrough nghĩa là ngăn hiện tượng chất lỏng tự chảy qua bơm khi bơm không hoạt động hoặc khi chênh áp không đủ ổn định
Ống đủ lớn	Giảm ma sát
Ống ngắn, ít co	Giảm dao động
Pulsation dampener gần bơm	Giảm xung áp
Vật liệu chống ăn mòn	Tăng tuổi thọ
Ít khí hòa tan	Giảm mất mồi

11. Ý nghĩa thực tế trong hệ xử lý nước & hóa chất

Khi áp dụng đúng các nguyên tắc trên, hệ thống sẽ:

• Vận hành ổn định
• Định lượng chính xác ±1% hoặc tốt hơn
• Giảm cavitation
• Ít mất mồi
• Giảm chi phí bảo trì
• Tăng tuổi thọ bơm và phụ kiện

Ngược lại, nếu thiết kế sai ngay từ đầu, chi phí sửa chữa và dừng máy sẽ cao hơn rất nhiều so với chi phí lắp đặt đúng kỹ thuật ban đầu.

Kết luận

Thiết kế lắp đặt bơm định lượng không chỉ là nối ống và cấp điện. Đây là quá trình tính toán kỹ thuật về:

• NPSH
• Chênh áp hệ thống
• Dao động dòng chảy
• Tính chất hóa chất

Một hệ thống được thiết kế đúng sẽ vận hành ổn định nhiều năm, trong khi hệ thiết kế sai sẽ liên tục phát sinh sự cố.

Nếu bạn đang chuẩn bị triển khai hệ thống châm hóa chất cho nhà máy, hãy đảm bảo đội kỹ thuật nắm vững các nguyên tắc này trước khi lắp đặt.

Việc lắp đặt bơm định lượng Pulsafeeder đúng tiêu chuẩn kỹ thuật không chỉ giúp hệ vận hành ổn định mà còn đảm bảo độ chính xác lâu dài và giảm chi phí bảo trì. Nếu bạn cần tư vấn thiết kế hệ châm hóa chất phù hợp với nhà máy, hãy liên hệ đội ngũ kỹ thuật để được hỗ trợ chi tiết.
