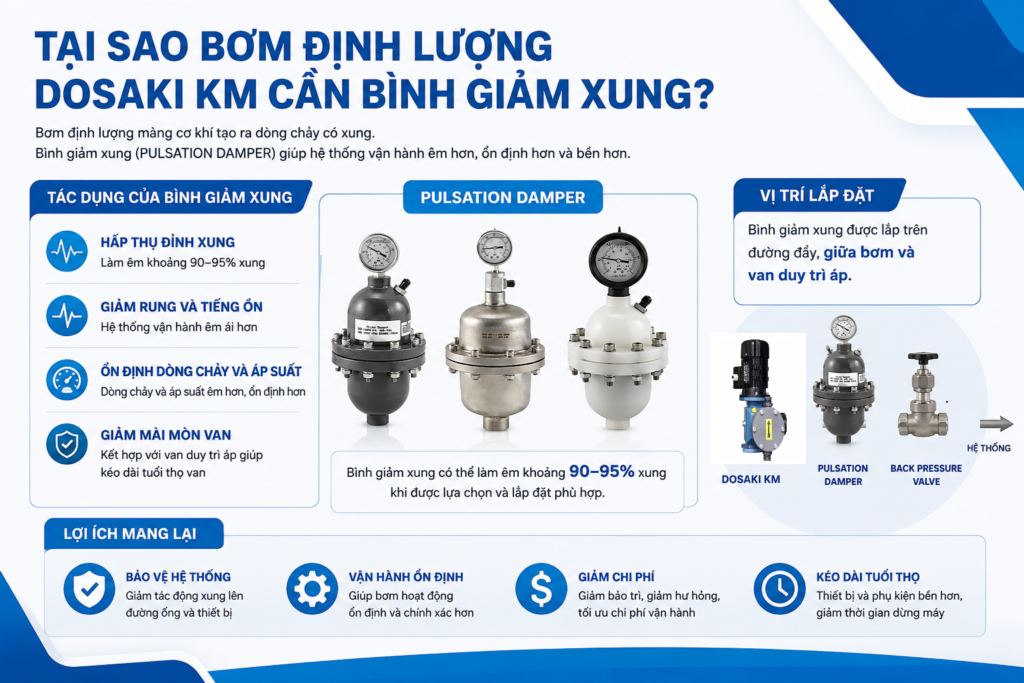

Tại Sao DOSAKI KM Cần Bình Giảm Xung?

Trong hệ thống sử dụng bơm định lượng DOSAKI KM, đôi khi kỹ thuật viên thấy đường ống đẩy rung theo nhịp bơm, áp suất dao động hoặc xuất hiện tiếng ồn. Đây không nhất thiết là dấu hiệu bơm bị hỏng mà có thể liên quan đến đặc tính dòng chảy của bơm định lượng màng cơ khí.

Theo manual DOSAKI KM, do màng bơm chuyển động qua lại, lưu lượng đầu ra có dạng gần với đường hình sin và xuất hiện xung theo chu kỳ. Nhà sản xuất khuyến nghị sử dụng Pulsation Damper – bình giảm xung phù hợp để làm dòng chảy êm hơn.

Đặc biệt, tài liệu cho biết bình giảm xung có thể làm êm khoảng 90–95% xung, đồng thời giảm rung, tiếng ồn và giúp dòng chảy, áp suất ổn định hơn.

Vì sao bơm định lượng DOSAKI KM tạo ra xung dòng?

DOSAKI KM là bơm định lượng màng cơ khí hoạt động theo nguyên lý chuyển động qua lại.

Trong quá trình vận hành, bơm liên tục thực hiện hai giai đoạn cơ bản:

Hành trình hút → Hành trình đẩy → Hành trình hút → Hành trình đẩy…

Chính đặc điểm này khiến dòng chất lỏng tại đầu ra không hoàn toàn liên tục và đều theo thời gian.

Manual DOSAKI mô tả lưu lượng đầu ra của bơm có dạng gần sinusoidal curve – đường cong hình sin. Đáng chú ý, lưu lượng tức thời tại đỉnh xung có thể bằng khoảng 3,14 lần lưu lượng trung bình.

Ví dụ trong cuốn hướng dẫn sử dụng bơm KM DOSAKI đưa ra:

Nếu bơm có lưu lượng danh định:

Q = 100 L/h

thì khi thiết kế đường ống, tài liệu minh họa:

100 × 3,14 = 314 L/h

Điểm này cho thấy một khác biệt quan trọng giữa việc chỉ nhìn vào lưu lượng trung bình của bơm và xem xét lưu lượng tức thời do xung khi thiết kế hệ thống.

Bình giảm xung DOSAKI KM là gì?

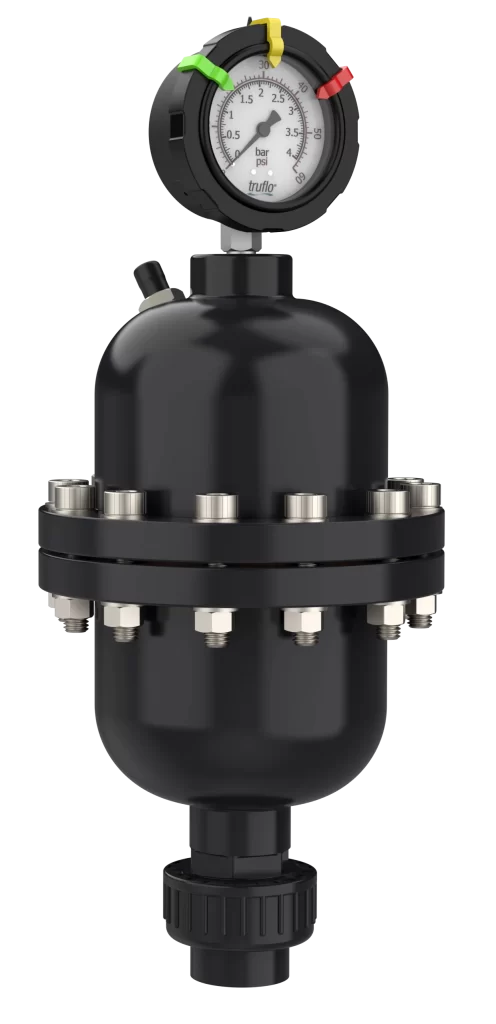

Pulsation Damper – bình giảm xung là phụ kiện được bố trí trên đường đẩy của hệ thống bơm định lượng nhằm hấp thụ phần đỉnh xung do quá trình bơm tạo ra.

Có thể hình dung đơn giản:

Bơm tạo dòng có xung → Damper hấp thụ đỉnh xung → Dòng chảy phía sau êm hơn

Mục đích của thiết bị không phải làm bơm chạy nhanh hơn hoặc tạo lưu lượng lớn hơn, mà là giảm mức dao động của dòng chảy và áp suất.

Vì vậy, trong bài viết này nên thống nhất thuật ngữ:

Pulsation Damper = Bình giảm xung

và không nhầm với Back Pressure Valve – van duy trì áp.

Bình giảm xung DOSAKI KM có tác dụng gì?

1. Hấp thụ đỉnh xung

Đây là chức năng đầu tiên được manual DOSAKI nhắc đến.

Tài liệu mô tả damper có khả năng “absorbs the peak pulsation”, tức hấp thụ phần đỉnh xung của dòng chất lỏng.

Khi DOSAKI KM thực hiện hành trình đẩy, lưu lượng tức thời tăng lên và tạo xung trên đường ống. Bình giảm xung giúp làm dịu sự dao động này trước khi dòng chất lỏng tiếp tục đi qua hệ thống.

2. Có thể làm êm khoảng 90–95% xung

Đây là một trong những thông số đáng chú ý nhất trong manual.

Theo DOSAKI:

Pulsation Damper có thể làm êm khoảng 90–95% xung.

Tuy nhiên, cần hiểu chính xác thông tin này.

Không nên viết:

“Bình giảm xung loại bỏ hoàn toàn xung của DOSAKI KM.”

Manual chỉ nêu mức 90–95%, không phải 100%.

Vì vậy, bình giảm xung có nhiệm vụ làm êm xung, chứ không biến đặc tính của bơm màng chuyển động qua lại thành dòng chảy tuyệt đối không dao động.

3. Giảm rung trên hệ thống đường ống

Xung dòng có thể đi kèm với dao động trên đường đẩy.

Manual xác nhận một trong những tác dụng của damper là reduce vibration – giảm rung.

Đây là lý do khi một hệ thống DOSAKI KM xuất hiện rung trên đường ống theo chu kỳ, bên cạnh việc kiểm tra kết cấu đường ống và các điều kiện vận hành khác, bình giảm xung cũng là một phụ kiện cần được xem xét.

4. Giảm tiếng ồn

Cùng với rung, DOSAKI cũng đề cập trực tiếp đến khả năng reduce noise – giảm tiếng ồn của damper.

Cần lưu ý manual không công bố mức giảm tiếng ồn cụ thể theo dB, vì vậy không nên tự đưa ra con số.

Thông điệp phù hợp là:

Giảm xung → giảm rung và tiếng ồn liên quan đến dao động của hệ thống.

5. Làm dòng chảy và áp suất ổn định hơn

Một lợi ích quan trọng khác được manual mô tả là damper giúp tạo:

Smooth flow and pressure – dòng chảy và áp suất êm hơn.

Đây là điểm cần phân biệt với việc “tăng lưu lượng”.

Bình giảm xung không được DOSAKI mô tả là phụ kiện để làm tăng công suất hoặc lưu lượng của máy bơm.

Mục tiêu là giảm sự dao động của dòng và áp suất.

Bình giảm xung còn liên quan đến thiết kế đường ống

Manual DOSAKI đưa ra một thông tin kỹ thuật khá quan trọng: vì lưu lượng tức thời tại đỉnh có thể khoảng 3,14 lần lưu lượng trung bình, đường ống phải được thiết kế có tính đến đặc điểm này.

Sau đó, tài liệu khuyến nghị sử dụng một bình giảm xung có dung tích phù hợp để làm dòng chảy êm hơn.

Manual còn nêu rằng khi sử dụng damper phù hợp, việc thiết kế có thể sử dụng đường ống có đường kính nhỏ hơn, qua đó giúp giảm chi phí đường ống và hệ thống.

Tuy nhiên, điều này không có nghĩa cứ lắp damper là có thể tùy ý giảm kích thước đường ống. Kích thước cụ thể vẫn phải được thiết kế phù hợp với hệ thống; manual ở đoạn này không cung cấp một công thức chọn đường kính cụ thể sau khi lắp damper.

Bình giảm xung DOSAKI KM nên lắp ở đâu?

Manual đưa ra vị trí khá rõ:

Bình giảm xung phải được lắp trên đường đẩy, giữa bơm và Back Pressure Valve.

Có thể mô tả đơn giản:

DOSAKI KM → Pulsation Damper → Back Pressure Valve → Đường ống công nghệ

Đây là một chi tiết quan trọng khi thiết kế hệ thống.

Trong Typical Installation Diagram của DOSAKI KM, nhà sản xuất cũng thể hiện trực tiếp các thiết bị Damper, Air Exhaust Valve, Back Pressure Valve, Safety Valve và Metering Pump trong sơ đồ hệ thống.

Manual không đưa ra khoảng cách cụ thể giữa bơm và damper trong phần này, vì vậy không nên tự quy định rằng bình phải cách đầu xả một số cm hoặc mét nhất định.

Bình giảm xung và van duy trì áp khác nhau thế nào?

Hai phụ kiện này thường xuất hiện gần nhau trên sơ đồ DOSAKI nhưng không có cùng chức năng.

Đối với Back Pressure Valve, manual DOSAKI nêu rằng khi bơm làm việc với chênh áp dương thấp giữa phía hút và phía xả, có thể xuất hiện siphon và backflow, ảnh hưởng đến độ chính xác định lượng. Van duy trì áp được sử dụng trên đường đẩy để đảm bảo chênh áp dương không nhỏ hơn 1 bar.

Trong khi đó, Pulsation Damper tập trung xử lý xung dòng.

Vì vậy:

Bình giảm xung không thay thế van duy trì áp và van duy trì áp cũng không thay thế bình giảm xung.

Tại sao damper lại được đặt trước Back Pressure Valve?

Manual không chỉ nói hai thiết bị được lắp cùng hệ thống mà còn chỉ rõ damper nằm giữa bơm và Back Pressure Valve.

Tài liệu đồng thời nêu một lợi ích đáng chú ý khi hai thiết bị kết hợp:

Damper có thể giảm mức độ mài mòn của Back Pressure Valve và kéo dài tuổi thọ của van.

Có thể hiểu chuỗi chức năng theo hướng:

DOSAKI KM tạo dòng xung → Damper làm êm xung → Back Pressure Valve duy trì điều kiện back pressure

Như vậy, mỗi phụ kiện giải quyết một vấn đề riêng nhưng chúng có thể phối hợp trong cùng hệ thống.

Có phải DOSAKI KM nào cũng bắt buộc phải lắp bình giảm xung?

Không nên khẳng định như vậy.

Manual DOSAKI khuyến nghị lắp một Pulsation Damper có dung tích phù hợp để làm dòng chảy êm hơn.

Tuy nhiên, tài liệu không nói rằng mọi model DOSAKI KM trong mọi hệ thống đều bắt buộc phải có damper.

Việc sử dụng cần được đánh giá theo cấu hình và yêu cầu thực tế của hệ thống.

Đặc biệt nên quan tâm khi:

• Đường ống xuất hiện rung.
• Hệ thống có tiếng ồn liên quan đến xung.
• Áp suất dao động.
• Cần dòng đầu ra êm hơn.
• Hệ thống sử dụng Back Pressure Valve.

Trong đó, các tác dụng giảm rung, tiếng ồn và làm êm dòng/áp suất được manual DOSAKI xác nhận trực tiếp.

5 hiểu nhầm thường gặp về bình giảm xung DOSAKI KM

1. Bình giảm xung giúp bơm tăng lưu lượng

Không chính xác. Chức năng được manual mô tả là hấp thụ đỉnh xung và làm dòng chảy êm hơn.

2. Lắp bình giảm xung sẽ loại bỏ 100% xung

Không đúng. Manual nêu khả năng làm êm khoảng 90–95% xung.

3. Bình giảm xung chính là van duy trì áp

Không đúng. Hai thiết bị thực hiện hai chức năng khác nhau.

4. Mọi DOSAKI KM đều bắt buộc phải lắp damper

Manual khuyến nghị sử dụng damper phù hợp, nhưng không khẳng định mọi hệ thống đều bắt buộc phải có.

5. Có thể lắp damper ở bất kỳ vị trí nào trên đường ống

Không nên hiểu như vậy. Manual xác định vị trí là trên đường đẩy, giữa bơm và Back Pressure Valve.

Checklist trước khi lựa chọn bình giảm xung DOSAKI KM

Khi cần tư vấn damper cho hệ thống thực tế, nên thu thập đầy đủ thông tin:

Không nên chỉ dựa vào một thông số lưu lượng rồi tự chọn bình giảm xung, đặc biệt khi manual hiện tại chưa cung cấp công thức chọn dung tích damper cụ thể

.

Khuyến cáo của VIMEX khi sử dụng Pulsation Damper

Khi hệ thống DOSAKI KM gặp tình trạng rung, tiếng ồn hoặc dao động áp suất, không nên lập tức kết luận máy bơm bị lỗi.

Trước tiên cần kiểm tra tổng thể:
model bơm → lưu lượng → áp suất → chất bơm → đường kính ống → chiều dài đường ống → vị trí phụ kiện → Back Pressure Valve → tình trạng damper.

Phần troubleshooting của DOSAKI cũng cho thấy khi hệ thống có tiếng ồn hoặc rung lớn, các nguyên nhân cần kiểm tra có thể bao gồm áp suất đầu ra, water hammer, đường ống quá nhỏ, đường ống quá dài hoặc damper gặp vấn đề.

Nếu anh/chị đang sử dụng DOSAKI KM và cần thiết kế bình giảm xung, hãy cung cấp model bơm, lưu lượng, áp suất, chất bơm và sơ đồ đường ống để VIMEX hỗ trợ đối chiếu manual và lựa chọn phương án phù hợp.

Kết luận

Do đặc tính chuyển động qua lại của màng, bơm định lượng DOSAKI KM tạo ra dòng chảy có xung. Manual cho biết lưu lượng đầu ra gần dạng hình sin và lưu lượng tức thời tại đỉnh có thể khoảng 3,14 lần lưu lượng trung bình.

Đây chính là lý do bình giảm xung DOSAKI KM trở thành một phụ kiện đáng quan tâm trên đường đẩy.

Theo manual DOSAKI, Pulsation Damper:

• Hấp thụ đỉnh xung.
• Có thể làm êm khoảng 90–95% xung.
• Giảm rung.
• Giảm tiếng ồn.
• Làm dòng chảy và áp suất êm hơn.
• Hỗ trợ giảm mài mòn Back Pressure Valve.
• Được bố trí giữa bơm và van duy trì áp.

Điểm quan trọng nhất cần nhớ:

Bình giảm xung không làm DOSAKI KM mạnh hơn hay tăng lưu lượng của bơm. Nhiệm vụ chính của nó là làm giảm xung để hệ thống đường ống vận hành êm và ổn định hơn.
