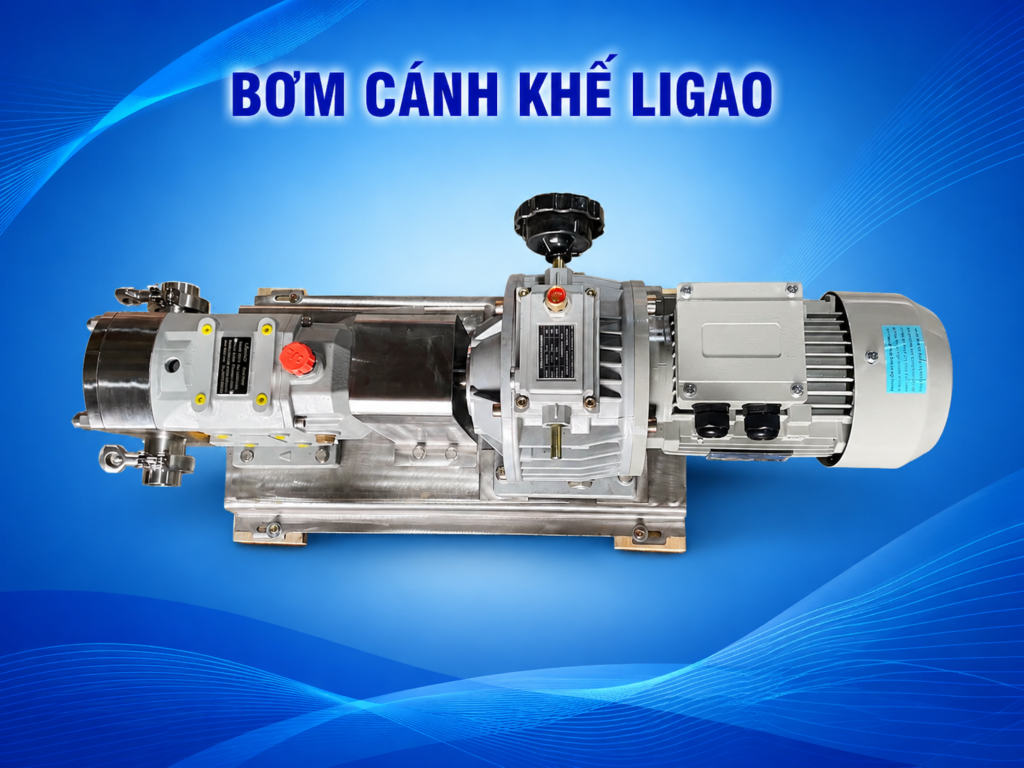

Bơm cánh khế LIGAO RT – Cấu tạo, nguyên lý, ứng dụng

Bơm cánh khế LIGAO RT là dòng bơm thể tích (positive displacement pump), sử dụng chuyển động của các rotor trong buồng bơm để hút và vận chuyển chất lỏng từ đầu hút sang đầu đẩy. Đặc điểm này giúp bơm phù hợp với nhiều môi chất có độ nhớt cao, nồng độ cao, có hạt hoặc cần được vận chuyển nhẹ nhàng.

Theo tài liệu kỹ thuật LIGAO, dòng rotor pump này làm việc ở tốc độ thấp, có thể điều chỉnh trong khoảng 40–600 vòng/phút. Nhà sản xuất đặc biệt nhấn mạnh khả năng vận chuyển môi chất dễ tạo bọt hoặc có cấu trúc dễ bị ảnh hưởng trong quá trình bơm.

Điều quan trọng là lựa chọn đúng model chưa đủ. Hiệu quả và tuổi thọ của bơm còn phụ thuộc rất lớn vào điều kiện hút, áp suất hệ thống, tốc độ, loại phớt, thiết kế đường ống và cách vận hành.

Bơm cánh khế LIGAO RT là gì?

Bơm cánh khế LIGAO RT còn có thể gọi là bơm rotor LIGAO, rotor pump hoặc lobe pump. Về nguyên lý, đây là một loại bơm thể tích.

Khác với bơm ly tâm sử dụng cánh bơm quay để truyền động năng cho chất lỏng, bơm cánh khế tạo ra các khoang thể tích giữa rotor và thân bơm. Khi rotor quay, các khoang này liên tục hình thành và di chuyển, đưa chất lỏng từ phía hút sang phía đẩy.

Tài liệu LIGAO mô tả bơm được thiết kế đặc biệt cho chất lỏng độ nhớt cao hoặc có hạt. Bơm vận chuyển môi chất ở tốc độ thấp và tương đối nhẹ nhàng, nhờ đó phù hợp với những môi chất dễ tạo bọt hoặc cần hạn chế ảnh hưởng đến cấu trúc trong quá trình vận chuyển.

Đây cũng chính là điểm tạo nên sự khác biệt quan trọng giữa bơm cánh khế và nhiều dòng bơm ly tâm thông thường.

Cấu tạo bơm cánh khế LIGAO RT

Cấu tạo của bơm cánh khế LIGAO RT có thể chia thành ba cụm chính:

1. Cụm đầu bơm và rotor.
2. Cụm phớt làm kín.
3. Cụm trục – ổ bi – bánh răng truyền động.

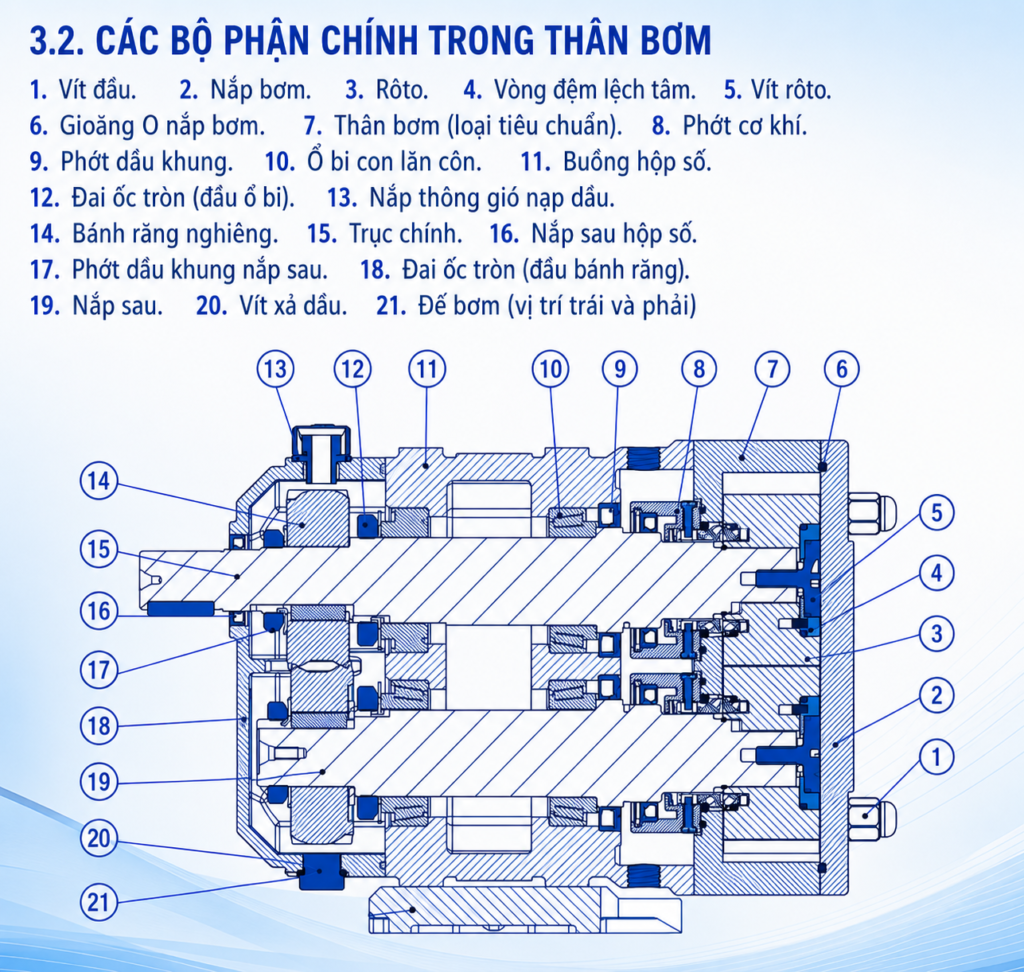

Trong bản vẽ cấu tạo, LIGAO liệt kê 21 thành phần như nắp bơm, rotor, thân bơm, O-ring, phớt cơ khí, phớt dầu, ổ bi côn, hộp bánh răng, bánh răng nghiêng, trục chính, trục phụ, nút xả dầu và đế bơm.

Cụm đầu bơm

Đây là khu vực trực tiếp tiếp xúc với môi chất và thực hiện quá trình hút – vận chuyển – đẩy.

Các bộ phận chính gồm:

• Pump cover – nắp bơm.
• Pump body – thân bơm.
• Rotor – cánh khế/rotor.
• Rotor screw – vít rotor.
• Pump cover O-ring – gioăng O-ring nắp bơm.
• Eccentric washer – vòng đệm lệch tâm.

Hai rotor quay bên trong thân bơm nhưng được thiết kế duy trì khe hở nhất định. Tài liệu cho biết rotor và hệ bánh răng truyền động được tách biệt, các chi tiết trong đầu bơm duy trì khe hở để không tiếp xúc trực tiếp với nhau. Nhà sản xuất xem đây là yếu tố giúp giảm hao mòn, tiếng ồn và tăng tuổi thọ.

Cụm phớt cơ khí

Mechanical seal – phớt cơ khí – có nhiệm vụ làm kín khu vực trục đi từ phần truyền động vào buồng chứa môi chất.

LIGAO cho phép sử dụng:

• Phớt cơ khí đơn.
• Phớt cơ khí đôi.

Các vật liệu mặt phớt được tài liệu đề cập gồm alloy, silicon carbide, graphite và ceramic.

Việc lựa chọn cấu hình phớt phải dựa trên môi chất và điều kiện vận hành thực tế. Đây là một trong những thông số cần được xác định ngay từ khi lựa chọn bơm.

Cụm truyền động và hộp bánh răng

Phía sau đầu bơm là cụm truyền động gồm:

• Main shaft – trục chính.
• Countershaft – trục phụ.
• Helical gear – bánh răng nghiêng.
• Tapered roller bearing – ổ bi côn.
• Gear box chamber – hộp bánh răng.
• Các phớt dầu và chi tiết cố định trục.

Cụm bánh răng có vai trò truyền và đồng bộ chuyển động giữa hai trục, từ đó duy trì chuyển động của hai rotor trong đầu bơm.

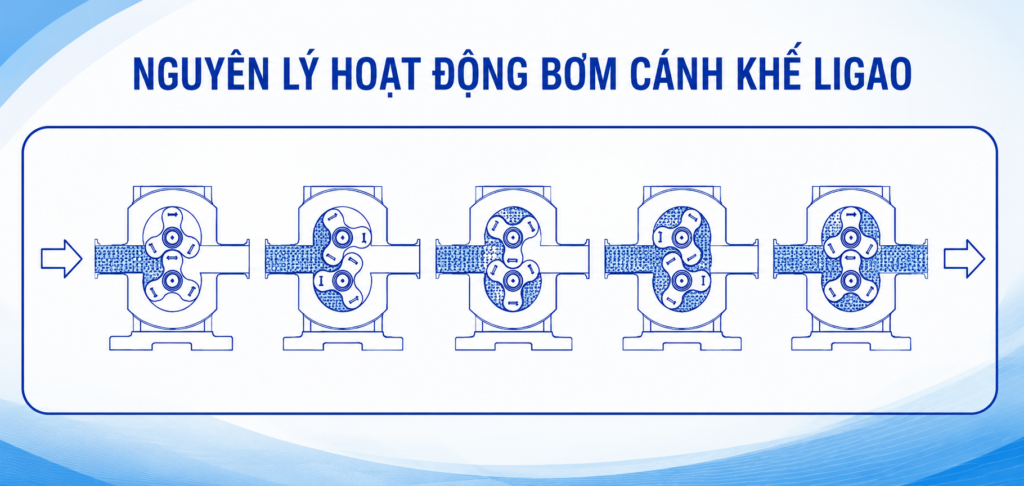

Nguyên lý hoạt động của bơm cánh khế LIGAO RT

Có thể hiểu nguyên lý hoạt động của bơm qua bốn giai đoạn chính.

Bước 1: Rotor tách nhau tại phía hút

Khi hai rotor quay và bắt đầu tách nhau ở phía đầu hút, thể tích khoang làm việc tăng lên.

Sự thay đổi thể tích này tạo điều kiện để môi chất đi từ đường hút vào buồng bơm.

Bước 2: Môi chất đi vào khoang giữa rotor và thân bơm

Khi rotor tiếp tục quay, môi chất được chứa trong các khoang hình thành giữa bề mặt rotor và thành buồng bơm.

Các khoang này liên tục được tạo ra trong quá trình rotor chuyển động.

Bước 3: Rotor vận chuyển môi chất

Rotor tiếp tục quay và mang các khoang chứa môi chất từ phía hút về phía đầu đẩy.

Điểm cần hiểu đúng là:

Môi chất chủ yếu được vận chuyển quanh thành buồng bơm chứ không đi xuyên qua vùng hai rotor tiến lại gần nhau.

Đây là đặc trưng quan trọng của nguyên lý bơm cánh khế.

Bước 4: Môi chất được đẩy ra ngoài

Khi các rotor tiến lại gần nhau ở phía đầu đẩy, thể tích khoang chứa giảm.

Môi chất vì vậy được đẩy ra khỏi buồng bơm và đi vào đường ống xả.

Chu trình này liên tục lặp lại khi rotor quay.

Vì sao bơm LIGAO RT phù hợp với chất có độ nhớt cao?

Một trong những ứng dụng đáng chú ý nhất của bơm cánh khế là bơm chất nhớt và chất đặc.

Theo tài liệu LIGAO, bơm có khả năng vận chuyển môi chất có độ nhớt cao, nồng độ cao và môi chất chứa hạt. Nhà sản xuất cũng nhấn mạnh khả năng duy trì đặc tính ban đầu của môi chất trong quá trình vận chuyển.

Vận chuyển theo nguyên lý thể tích

Mỗi vòng quay của rotor hình thành các khoang vận chuyển môi chất.

Đây là nguyên lý rất phù hợp với những chất có độ nhớt cao mà việc sử dụng một số loại bơm động học có thể gặp khó khăn.

Tốc độ quay thấp

Theo manual, tốc độ của dòng bơm này có thể điều chỉnh trong khoảng 40–600 rpm.

Tốc độ thấp giúp quá trình vận chuyển diễn ra nhẹ nhàng hơn, đặc biệt với môi chất dễ tạo bọt hoặc cấu trúc dễ bị ảnh hưởng.

Rotor duy trì khe hở

Các rotor và chi tiết trong đầu bơm được thiết kế có khe hở nhất định và không tiếp xúc trực tiếp với nhau trong điều kiện làm việc đúng thiết kế.

Điều này góp phần hạn chế hao mòn cơ học giữa các rotor.

Có khả năng vận chuyển môi chất chứa hạt

Tài liệu LIGAO xác nhận bơm phù hợp với môi chất có hạt và hỗn hợp chứa pha hơi, lỏng và rắn.

Tuy nhiên, điều này không có nghĩa bơm được mọi loại hạt. Kích thước, độ cứng, nồng độ và tính chất hạt cần được kiểm tra khi lựa chọn bơm.

Các model bơm cánh khế LIGAO RT

Dòng RT trong tài liệu gồm nhiều kích cỡ:

Lưu ý: Không nên lựa chọn model chỉ dựa vào lưu lượng danh nghĩa. Tài liệu yêu cầu người sử dụng phải xem xét điều kiện ứng dụng, trong đó có vật liệu tiếp xúc môi chất, loại phớt, áp suất, nhiệt độ cũng như số lượng và kích thước hạt trong môi chất.

Vì vậy, cùng một yêu cầu lưu lượng nhưng bơm nước loãng và bơm một chất có độ nhớt rất cao có thể cần cấu hình vận hành khác nhau.

Ứng dụng của bơm cánh khế LIGAO RT

Thay vì chỉ phân loại theo ngành nghề, nên lựa chọn bơm dựa trên đặc tính thực tế của môi chất.

Bơm chất lỏng có độ nhớt cao

Đây là nhóm ứng dụng chính được LIGAO đề cập.

Bơm phù hợp với các môi chất có:

• Độ nhớt cao.
• Nồng độ cao.
• Khả năng chảy thấp hơn chất lỏng thông thường.

Khi độ nhớt tăng cao, cần đặc biệt chú ý đến thiết kế đường hút và tốc độ vận hành.

Bơm môi chất chứa hạt

LIGAO RT có thể sử dụng với một số môi chất chứa hạt.

Tuy nhiên khi lựa chọn cần cung cấp đầy đủ:

• Loại hạt.
• Kích thước.
• Nồng độ.
• Tính chất của hạt.

Không nên chỉ dựa vào nhận định chung rằng “bơm cánh khế bơm được chất có hạt”.

Môi chất dễ tạo bọt

Với những sản phẩm dễ tạo bọt, việc vận chuyển ở tốc độ thấp có thể là một lợi thế đáng kể.

Manual của LIGAO đặc biệt nhắc tới nhóm môi chất dễ tạo bọt và môi chất có cấu trúc dễ bị ảnh hưởng.

Các ứng dụng yêu cầu khả năng vệ sinh

Theo mô tả của nhà sản xuất, các bộ phận tiếp xúc môi chất được chế tạo bằng thép không gỉ và bề mặt đầu bơm được đánh bóng để thuận tiện vệ sinh.

Tuy nhiên, khi một ứng dụng yêu cầu tiêu chuẩn vệ sinh cụ thể, cần kiểm tra chứng nhận và cấu hình thực tế của model được cung cấp thay vì mặc định mọi phiên bản đều đáp ứng cùng một tiêu chuẩn.

Lưu ý khi lắp đặt bơm cánh khế LIGAO RT

Lựa chọn đúng bơm nhưng thiết kế đường ống sai vẫn có thể khiến hệ thống hoạt động không hiệu quả.

Đường hút không được quá nhỏ

LIGAO khuyến cáo đường kính đường hút phải ít nhất bằng đường kính kết nối của bơm.

Đặc biệt khi bơm chất nhớt cao, việc thu nhỏ đường hút sẽ làm tăng tổn thất và khiến điều kiện hút xấu đi.

Đường hút càng ngắn càng tốt

Nhà sản xuất đồng thời khuyến nghị:

• Đường hút càng ngắn càng tốt.
• Hạn chế co.
• Hạn chế T.
• Hạn chế các vị trí gây cản trở dòng chảy.

Chú ý NPSH và hiện tượng xâm thực

NPSH khả dụng của hệ thống phải lớn hơn NPSH yêu cầu của bơm.

Nếu điều kiện hút không đáp ứng, bơm có thể xảy ra xâm thực, dẫn đến:

• Tiếng ồn.
• Giảm lưu lượng.
• Hư hỏng cơ khí của bơm và thiết bị liên quan.

Nếu có lọc trên đường hút, cần tính đến tổn thất áp suất qua lọc ở lưu lượng thực tế.

Tại sao bơm cánh khế LIGAO cần van an toàn?

Đây là một trong những điểm quan trọng nhất khi thiết kế hệ thống.

Do LIGAO RT là bơm thể tích, không được vận hành bơm khi đường xả bị khóa hoặc bị chặn nếu hệ thống không có biện pháp bảo vệ quá áp phù hợp.

Ví dụ:

Bơm đang cấp 10 m³/h nhưng thiết bị phía sau chỉ tiếp nhận được 6 m³/h.

Nếu không có giải pháp phù hợp, áp suất trên đường đẩy có thể tăng.

LIGAO cảnh báo tình trạng này có thể gây:

Tăng áp → giãn đường ống → nứt đường ống → hư hỏng bơm.

Nhà sản xuất đưa ra hai giải pháp:

1. Van an toàn tích hợp trên bơm.
2. Van an toàn hồi ngoài đường ống.

Đặc biệt:

Van an toàn tích hợp không nên được sử dụng như một van điều chỉnh lưu lượng.

Khi van mở và môi chất tuần hoàn liên tục trong buồng bơm, nhiệt được sinh ra. Nếu tình trạng kéo dài, nhiệt độ có thể vượt giới hạn hoặc môi chất có thể hóa hơi.

Xem thêm: Tại sao bơm cánh khế LIGAO cần van an toàn?

Tại sao bơm cánh khế LIGAO không được chạy khô?

Đây là một lỗi vận hành có khả năng làm hỏng mechanical seal.

Phớt cơ khí có mặt quay và mặt tĩnh tiếp xúc trong quá trình hoạt động. Ma sát giữa hai bề mặt sinh nhiệt.

Khi trong đầu bơm có môi chất, chất lỏng hỗ trợ lấy đi lượng nhiệt này.

Nhưng khi bơm chạy mà không có môi chất, nhiệt ma sát có thể tăng nhanh. Theo LIGAO, điều này có thể làm cháy bề mặt tiếp xúc của vòng quay và vòng tĩnh, ảnh hưởng khả năng làm kín và làm hỏng mechanical seal.

Đối với môi chất độ nhớt cao hoặc khả năng chảy kém, tài liệu yêu cầu lắp thiết bị làm mát bằng nước cho phớt.

Checklist trước khi vận hành bơm LIGAO RT

Trước khi khởi động nên kiểm tra:

✅ Bơm và đường ống sạch, không còn dị vật.

✅ Đường ống được đỡ chắc chắn và đồng tâm với bơm.

✅ Khớp nối bơm – động cơ được căn chỉnh đúng.

✅ Kiểm tra dầu bôi trơn.

✅ Van trên đường hút đã mở.

✅ Van trên đường đẩy đã mở.

✅ Có môi chất cấp cho bơm.

✅ Hệ thống bảo vệ quá áp hoạt động.

Manual yêu cầu trước khi vận hành phải đảm bảo bơm và hệ thống đường ống sạch, các van hút/xả mở hoàn toàn và đường ống được đỡ cũng như căn chỉnh đúng.

Bảo dưỡng bơm cánh khế LIGAO RT

Bảo trì định kỳ giúp phát hiện sớm các hiện tượng như rò rỉ, phớt hỏng, O-ring lão hóa hoặc dầu hộp số xuống cấp.

Các hạng mục nên chú ý gồm:

• Vệ sinh đầu bơm.
• Kiểm tra mechanical seal.
• Kiểm tra O-ring.
• Kiểm tra dầu bôi trơn.
• Kiểm tra rò rỉ.
• Theo dõi tiếng ồn.
• Theo dõi nhiệt độ bất thường.

Bao lâu nên thay dầu?

Theo hướng dẫn của LIGAO:

Lần đầu: khoảng 150 giờ vận hành.

Các lần sau: khoảng 6 tháng đến 1 năm, tùy điều kiện làm việc.

Tài liệu cũng đưa ra dầu tham khảo:

Đây là chi tiết nhỏ nhưng có ảnh hưởng trực tiếp tới tuổi thọ của cụm truyền động.

Kinh nghiệm lựa chọn bơm cánh khế phù hợp

Một lỗi phổ biến khi chọn bơm công nghiệp là chỉ gửi yêu cầu:

“Tôi cần bơm 10 m³/h.”

Lưu lượng chưa đủ để lựa chọn bơm cánh khế.

Trước khi chọn model, nên xác định:

Tài liệu LIGAO cũng yêu cầu khi thay đổi môi chất sử dụng, đặc biệt là môi chất ăn mòn hoặc độc hại, phải kiểm tra lại sự phù hợp của vật liệu tiếp xúc, phớt cơ khí, áp suất, nhiệt độ và đặc tính hạt trong môi chất.

Câu hỏi thường gặp về bơm cánh khế LIGAO RT

Bơm cánh khế LIGAO RT có bơm được chất nhớt cao không?

Có. Đây chính là một trong những nhóm ứng dụng được nhà sản xuất đề cập. Tuy nhiên độ nhớt ảnh hưởng đáng kể tới điều kiện hút và chế độ vận hành, vì vậy cần cung cấp độ nhớt thực tế khi lựa chọn bơm.

Bơm LIGAO RT có bơm được chất có hạt không?

Tài liệu xác nhận bơm phù hợp với môi chất có hạt. Tuy nhiên phải kiểm tra kích thước, nồng độ và tính chất của hạt trước khi lựa chọn. Không nên hiểu rằng mọi loại chất rắn đều có thể đi qua bơm.

Bơm LIGAO RT có thể chạy đảo chiều không?

Có. Theo tài liệu, hướng quay của bơm rotor LIGAO có thể theo cả chiều thuận và chiều nghịch.

Tuy nhiên cần xem xét cấu hình toàn hệ thống, chiều dòng chảy, van và thiết bị liên quan trước khi thay đổi chiều vận hành.

Có được khóa van đầu đẩy khi bơm đang hoạt động không?

Không nên vận hành với đầu đẩy đóng/chặn nếu không có hệ thống bảo vệ quá áp thích hợp. Vì đây là bơm thể tích, việc chặn đường đẩy có thể làm áp suất tăng cao và gây hư hỏng bơm hoặc đường ống.

Bơm cánh khế có được chạy khô không?

Không nên. Khi không có môi chất trong đầu bơm, nhiệt ma sát ở mechanical seal có thể tăng nhanh và làm hư hỏng bề mặt phớt.

Kết luận

Bơm cánh khế LIGAO RT là dòng bơm thể tích được thiết kế cho nhiều ứng dụng vận chuyển chất có độ nhớt cao, nồng độ cao, môi chất chứa hạt và những sản phẩm cần được vận chuyển nhẹ nhàng. Nguyên lý tạo các khoang thể tích giữa rotor và thân bơm giúp dòng RT có đặc tính rất khác so với bơm ly tâm thông thường.

Tuy nhiên, một hệ thống bơm cánh khế hoạt động ổn định không chỉ phụ thuộc vào bản thân máy bơm. Cần đồng thời lựa chọn đúng model, tốc độ, áp suất, mechanical seal, điều kiện hút và thiết kế đường ống.

Đặc biệt cần ghi nhớ ba nguyên tắc:

Đảm bảo điều kiện hút → Không chạy khô → Luôn có giải pháp bảo vệ quá áp.

Nếu cần lựa chọn bơm cánh khế LIGAO RT cho chất đặc, chất nhớt hoặc môi chất có hạt, khách hàng nên cung cấp cho VIMEX đầy đủ lưu lượng, áp suất, độ nhớt, nhiệt độ và đặc tính môi chất. Từ các thông tin này, VIMEX có thể tư vấn model và cấu hình phù hợp với điều kiện vận hành thực tế.
