Lắp đặt máy bơm hóa chất trục đứng có quan trọng không?
Lắp đặt máy bơm hóa chất trục đứng đúng kỹ thuật là một trong những yếu tố quyết định khả năng vận hành ổn định, lưu lượng thực tế và tuổi thọ của máy bơm. Một model được lựa chọn đúng thông số nhưng lắp đặt sai vẫn có thể gặp tình trạng lưu lượng yếu, rung, rò rỉ tại mặt bích, tắc đường hút hoặc hư hỏng trong quá trình vận hành.
Đặc biệt, máy bơm hóa chất thường làm việc với axit, kiềm, dung dịch xi mạ và nhiều loại hóa chất có tính ăn mòn. Vì vậy, ngoài lựa chọn đúng vật liệu bơm, kỹ thuật viên cần xem xét vị trí đặt bơm, mức chất lỏng, đường hút – đường đẩy, van một chiều, lưới lọc và hệ thống đường ống.
Trong thực tế không có một phương án lắp đặt duy nhất cho mọi hệ thống. Máy bơm cần được bố trí dựa trên cấu tạo bể và mục đích sử dụng cụ thể.
Các phương án lắp đặt máy bơm hóa chất trục đứng trong thực tế

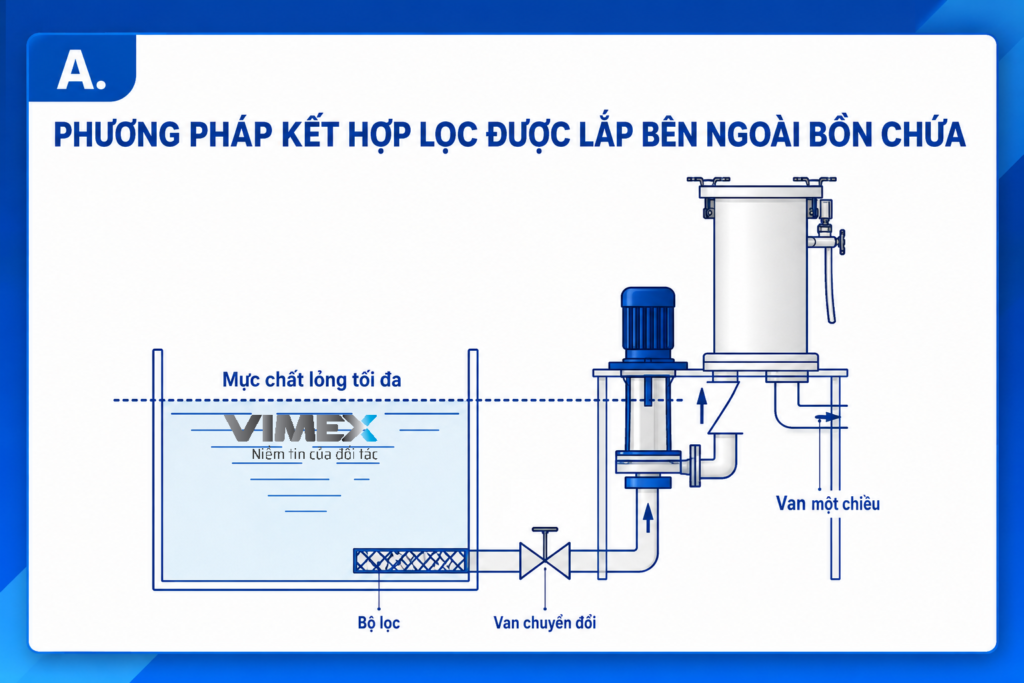

1. Lắp bơm kết hợp hệ thống lọc đặt ngoài bể
Đây là phương án thường gặp trong các hệ thống lọc và tuần hoàn hóa chất, đặc biệt trong ngành xi mạ và xử lý bề mặt.
Hóa chất được hút từ bể → qua máy bơm → đưa đến hệ thống lọc → sau đó dung dịch đã lọc được tuần hoàn trở lại bể.
Khi bố trí hệ thống cần chú ý đến vị trí đầu hút, lưới lọc, van và đường ống để giảm tổn thất thủy lực.

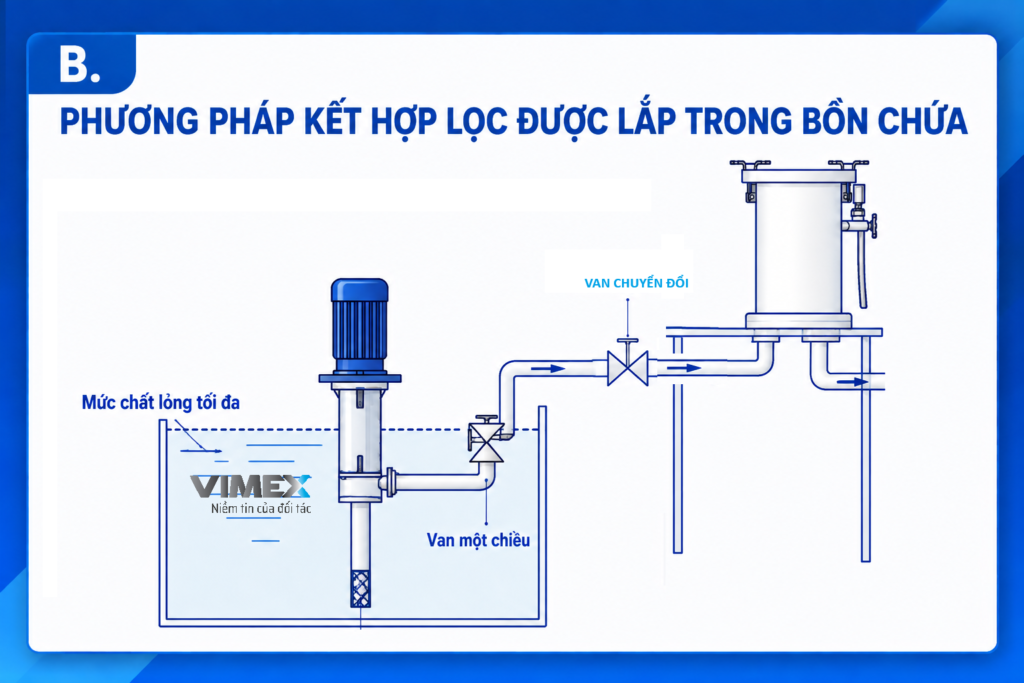

2. Lắp bơm kết hợp hệ thống lọc trong bể
Trong một số dây chuyền, bơm và hệ thống lọc được bố trí trực tiếp tại bể hóa chất.
Phương án này giúp hệ thống tương đối gọn nhưng kỹ thuật viên cần đặc biệt quan tâm đến mức chất lỏng tối thiểu và vị trí đầu hút.
Nếu mức hóa chất xuống quá thấp so với yêu cầu vận hành của bơm, khả năng cấp chất lỏng cho máy bơm có thể bị ảnh hưởng.

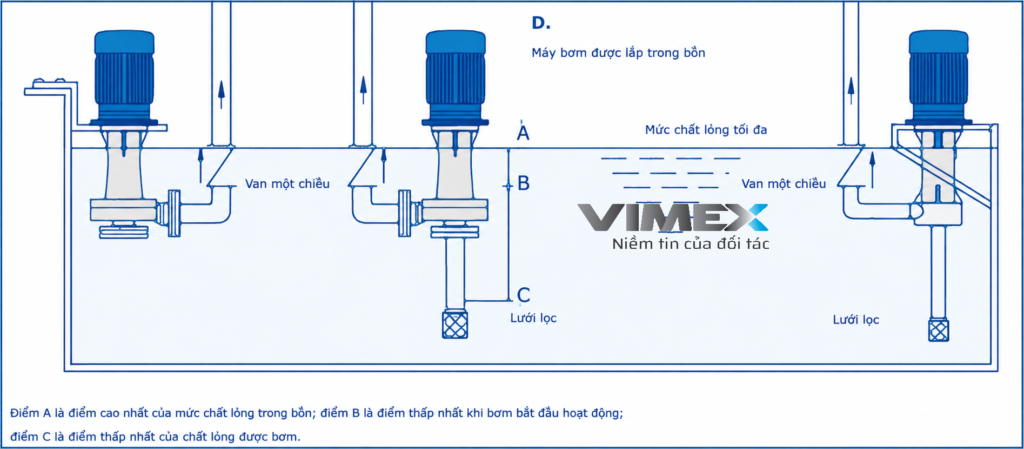

3. Lắp máy bơm trực tiếp trong bồn chứa

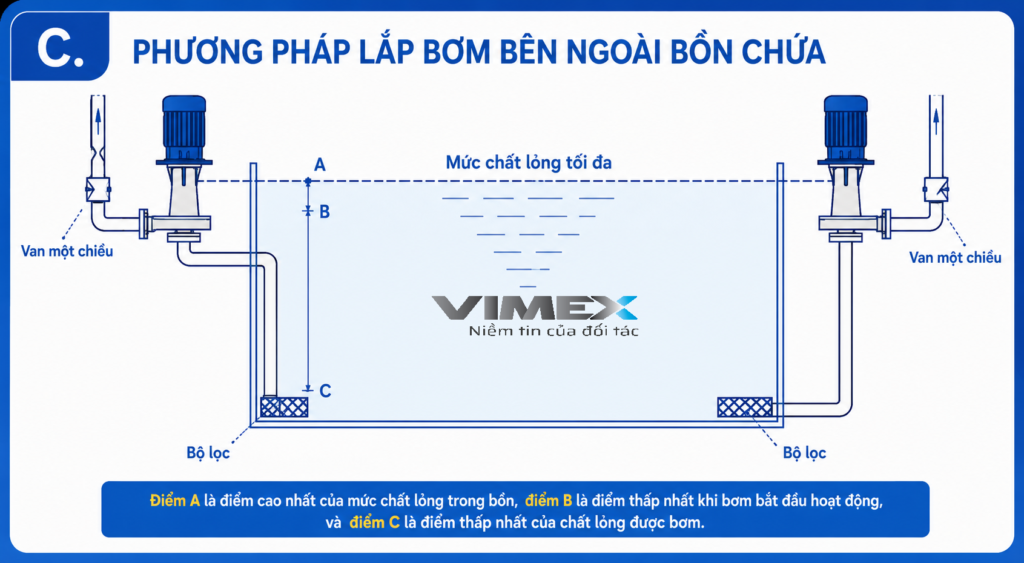

4. Lắp máy bơm trực tiếp ngoài bồn chứa
Đây là một trong những phương án đặc trưng khi lắp đặt máy bơm hóa chất trục đứng.
Phần động cơ được bố trí phía trên, trong khi phần bơm làm việc với dung dịch theo cấu tạo của từng model.
Kỹ thuật viên cần xác định rõ:
- Điểm A: mức chất lỏng cao nhất trong bồn.
- Điểm B: mức chất lỏng thấp cần quan tâm khi bắt đầu vận hành bơm.
- Điểm C: mức thấp nhất của chất lỏng được bơm theo yêu cầu của hệ thống.
Việc xác định các mức này giúp bố trí chiều sâu và vị trí bơm phù hợp, tránh vận hành bơm ngoài phạm vi thiết kế.
Hướng dẫn lắp đặt máy bơm hóa chất trục đứng đúng kỹ thuật, các phương án lắp đặt thực tế và lưu ý giúp bơm vận hành ổn định, bền bỉ.

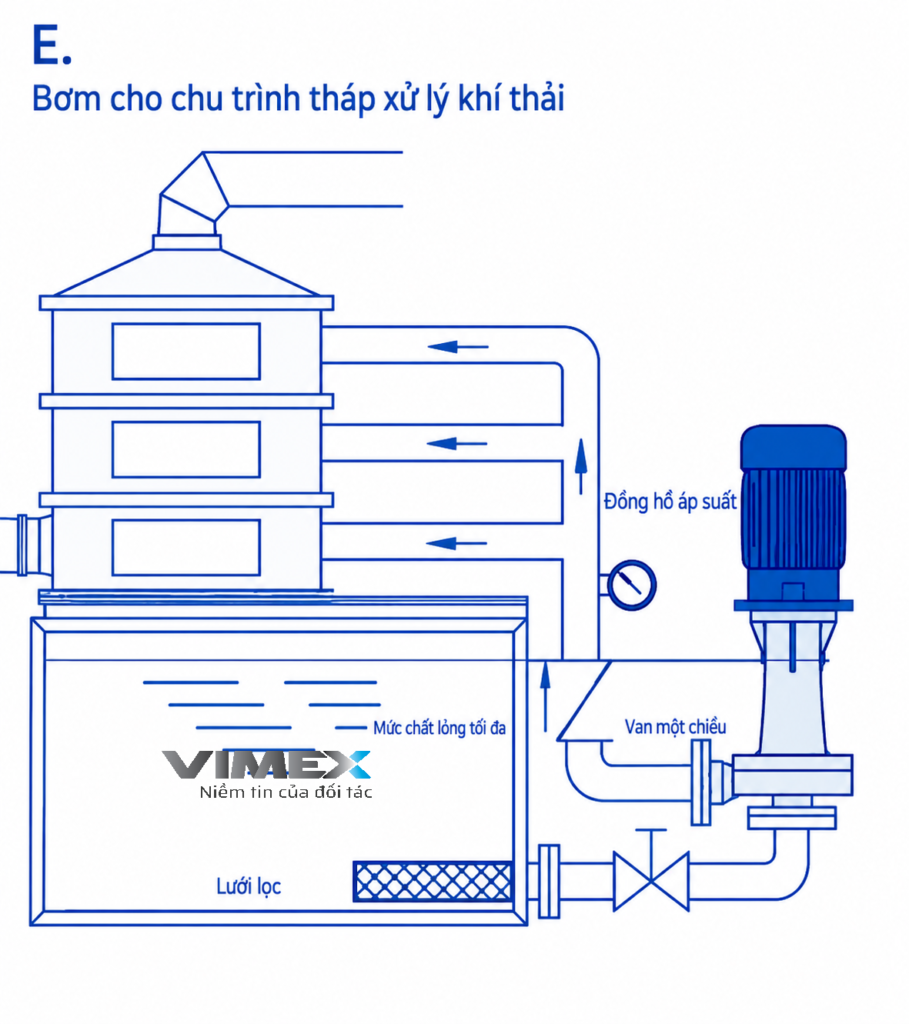

5. Lắp bơm tuần hoàn cho tháp xử lý khí thải
Máy bơm hóa chất trục đứng được sử dụng rất nhiều trong hệ thống xử lý khí thải – scrubber.
Nguyên lý hệ thống thường là:
Bể chứa dung dịch → máy bơm → đường ống → hệ thống phun/tháp xử lý → dung dịch quay trở lại bể.
Máy bơm thực hiện nhiệm vụ tuần hoàn liên tục dung dịch xử lý.
Với ứng dụng này, ngoài lưu lượng và cột áp, cần quan tâm đến loại hóa chất, nồng độ, nhiệt độ và hơi hóa chất xung quanh động cơ.
Nếu môi trường có hơi hóa chất ăn mòn, cần lựa chọn giải pháp bảo vệ động cơ phù hợp.

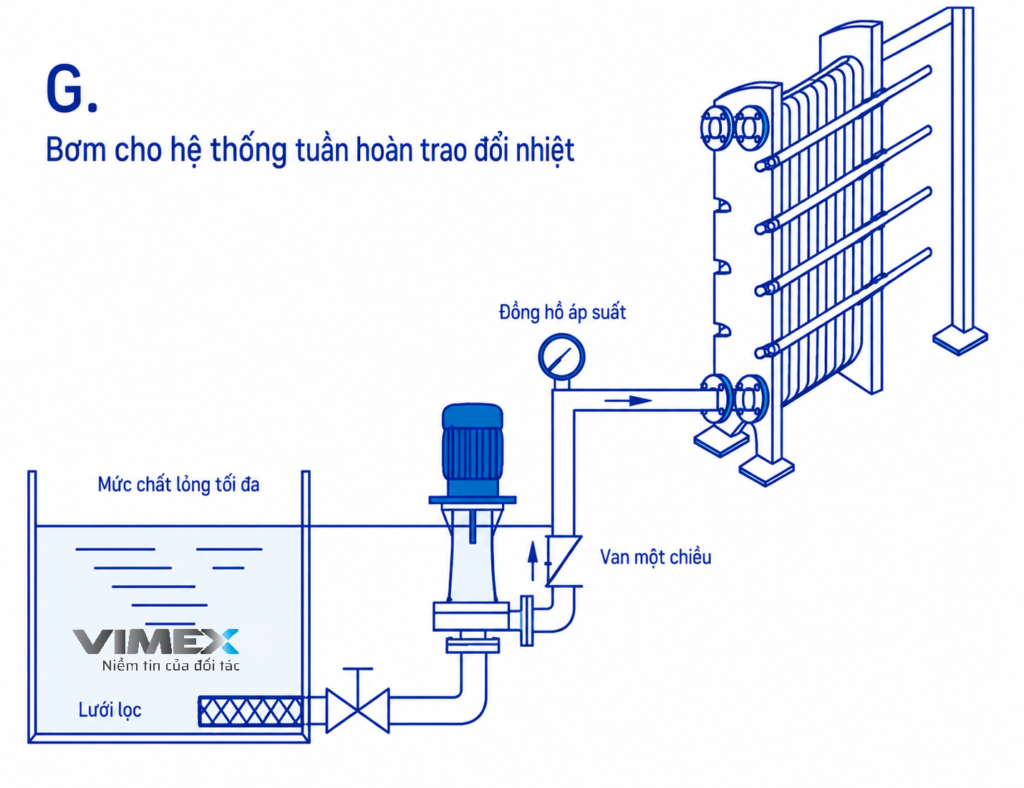

6. Lắp bơm cho hệ thống trao đổi nhiệt
Một ứng dụng khác là tuần hoàn hóa chất qua bộ trao đổi nhiệt.
Sơ đồ cơ bản:
Bể → bơm → bộ trao đổi nhiệt → hệ thống sử dụng/đường hồi.
Trong trường hợp này, cột áp yêu cầu không chỉ phụ thuộc vào chiều cao đường ống mà còn phải tính đến tổn thất áp suất qua bộ trao đổi nhiệt, van, co cút và đường ống.
Đây là điểm rất quan trọng khi lựa chọn máy bơm.
Nếu chỉ tính chiều cao hình học mà bỏ qua tổn thất của hệ thống, bơm có thể không đạt được lưu lượng yêu cầu tại điểm vận hành thực tế.

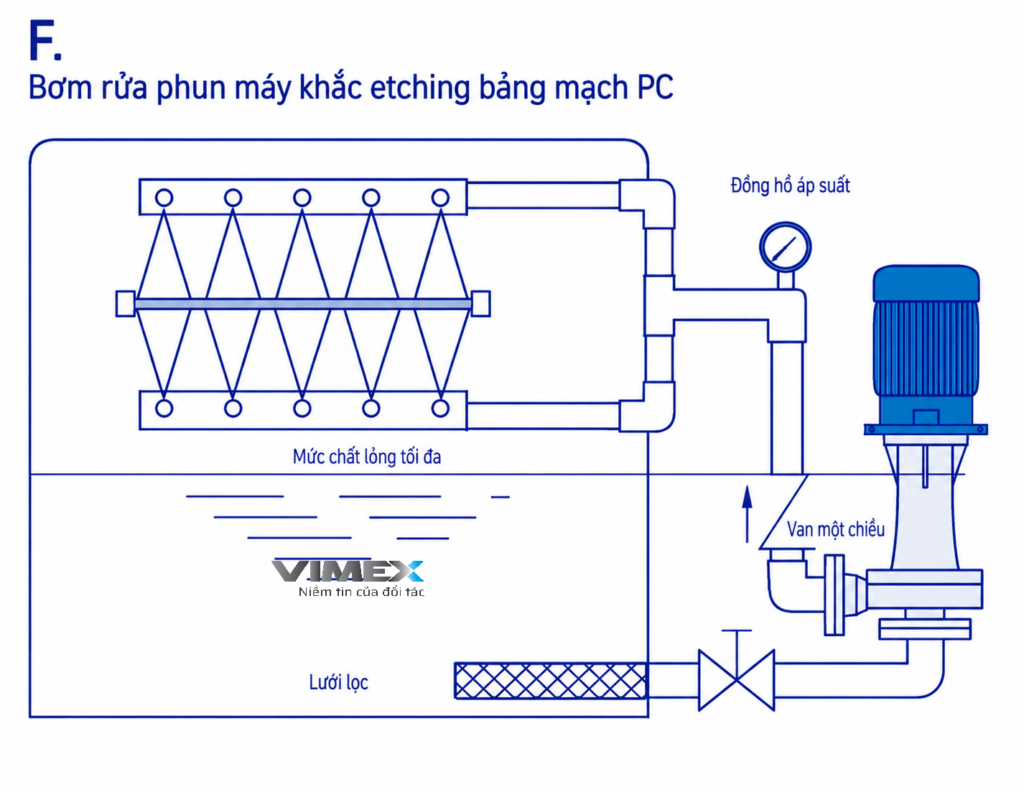

7. Lắp bơm cho máy khắc và rửa bảng mạch PCB
Trong ngành điện tử, máy bơm hóa chất có thể được sử dụng để tuần hoàn dung dịch cho máy khắc mạch, hệ thống rửa và hệ thống phun hóa chất PCB.
Dung dịch từ bể được máy bơm cấp đến các vòi phun, sau đó quay trở lại bể để tiếp tục tuần hoàn.
Với ứng dụng này cần đặc biệt kiểm tra:
- Loại hóa chất.
- Nồng độ.
- Nhiệt độ.
- Vật liệu máy bơm.
- Lưu lượng yêu cầu tại vòi phun.
- Áp suất cần thiết của hệ thống.
Vật liệu bơm phải tương thích với hóa chất thực tế để hạn chế hiện tượng ăn mòn.

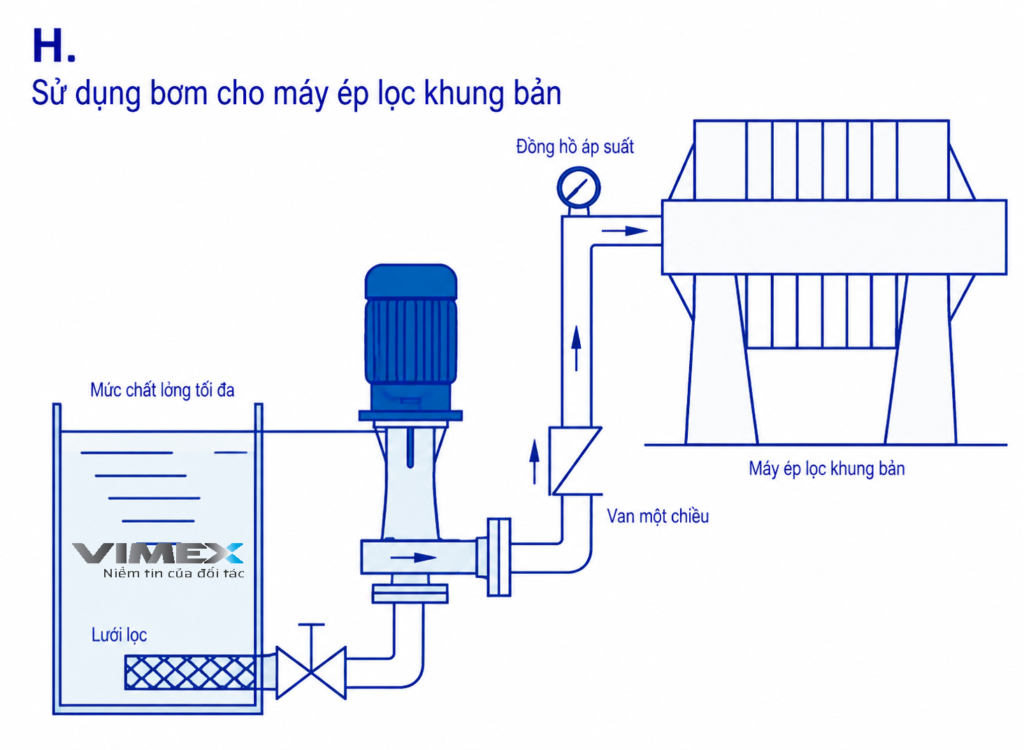

8. Lắp bơm cấp cho máy ép lọc khung bản
Máy bơm cũng có thể được sử dụng để cấp dung dịch cho máy ép lọc khung bản.
Khác với hệ thống tuần hoàn thông thường, trở lực của máy ép lọc có thể thay đổi trong quá trình hoạt động. Khi vật liệu được giữ lại trên các tấm lọc, điều kiện áp suất của hệ thống có thể thay đổi.
Vì vậy, khi lựa chọn và lắp đặt bơm cần xem xét đường đặc tính của bơm, lưu lượng, áp suất yêu cầu và đặc tính của dung dịch cần lọc, thay vì chỉ lựa chọn theo công suất động cơ.
Hướng dẫn lắp đặt đường ống máy bơm hóa chất trục đứng
Bên cạnh vị trí máy bơm, đường ống là phần đặc biệt quan trọng.
Đường ống phải có giá đỡ độc lập
Không nên sử dụng thân máy bơm như một điểm chịu lực cho hệ thống đường ống.
Cả đường hút và đường đẩy nên được bố trí giá đỡ độc lập nhằm hạn chế tải trọng đường ống truyền trực tiếp vào máy bơm.
Nếu đường ống tác động lực lớn lên thân bơm và mặt bích có thể gây:
- Biến dạng vị trí kết nối.
- Mất kín mặt bích.
- Rò rỉ hóa chất.
- Rung đường ống.
- Rung máy bơm.
- Giảm độ ổn định của hệ thống.
Đây là một trong những lỗi lắp đặt cần tránh tại công trường.
Khi nào cần lắp van một chiều?
Van một chiều được sử dụng nhằm hạn chế dòng chất lỏng chảy ngược trong những hệ thống có nguy cơ xuất hiện áp suất ngược.
Đặc biệt, khi đường ống đẩy bố trí cao hoặc hệ thống phía sau có khả năng tạo dòng chảy ngược về máy bơm, cần xem xét bố trí van một chiều trên đường đẩy theo hướng dẫn của nhà sản xuất và thiết kế hệ thống.
Van phải được lắp đúng chiều dòng chảy.
Không nên tùy ý bố trí van ở vị trí quá cao hoặc làm tăng không cần thiết trở lực của hệ thống.
Có cần lắp lưới lọc ở đầu hút không?
Nếu dung dịch sạch, yêu cầu lọc sẽ phụ thuộc vào cấu tạo và khuyến cáo của từng hệ thống.
Tuy nhiên, nếu hóa chất chứa nhiều cặn hoặc tạp chất, nên bố trí lưới lọc, song chắn hoặc thiết bị lọc thích hợp tại đầu vào.
Mục đích là hạn chế tạp chất đi vào gây:
- Tắc cánh bơm.
- Tắc thân bơm.
- Tắc van.
- Tắc đường ống.
- Suy giảm lưu lượng.
- Ảnh hưởng đến khả năng vận hành của hệ thống.
Lưới lọc cũng cần được kiểm tra và vệ sinh định kỳ. Lưới bị tắc có thể làm tăng tổn thất phía hút và khiến bơm không nhận đủ chất lỏng.
Lưu ý về môi trường hóa chất
Máy bơm hóa chất không chỉ tiếp xúc với hóa chất ở phần thủy lực. Trong nhiều nhà máy, hơi hóa chất trong không khí cũng có thể ảnh hưởng đến động cơ và các thiết bị xung quanh.
Đối với khu vực có hơi hóa chất ăn mòn, cần xem xét động cơ có biện pháp xử lý và lớp phủ chống ăn mòn phù hợp.
Nếu khu vực có yêu cầu đặc biệt về phòng nổ hoặc tiêu chuẩn an toàn khác, khách hàng cần cung cấp đầy đủ điều kiện làm việc cho nhà cung cấp trước khi lựa chọn thiết bị.
Không nên mua máy bơm trước rồi mới kiểm tra yêu cầu môi trường sau.
Quy trình kiểm tra trước khi vận hành máy bơm
Sau khi hoàn thành lắp đặt máy bơm hóa chất trục đứng, kỹ thuật viên nên kiểm tra tổng thể trước khi khởi động:
- Kiểm tra bơm đã được lắp đúng vị trí và chắc chắn.
- Kiểm tra mức hóa chất trong bể.
- Kiểm tra đường hút và đường đẩy.
- Kiểm tra chiều lắp van một chiều.
- Kiểm tra lưới lọc và tình trạng tắc nghẽn.
- Kiểm tra các mặt bích và vị trí kết nối.
- Kiểm tra giá đỡ đường ống.
- Kiểm tra nguồn điện và đấu nối động cơ.
- Kiểm tra chiều quay động cơ theo yêu cầu của nhà sản xuất.
- Sau khi khởi động, theo dõi lưu lượng, áp suất, tiếng ồn, rung động và tình trạng rò rỉ.
Nếu phát hiện bất thường, cần dừng thiết bị để kiểm tra nguyên nhân thay vì tiếp tục vận hành kéo dài.
Thông tin cần cung cấp khi lựa chọn bơm hóa chất trục đứng
Muốn lựa chọn đúng máy bơm và phương án lắp đặt, khách hàng nên cung cấp tối thiểu:
| Thông tin | Nội dung cần xác định |
|---|---|
| Chất bơm | Tên hóa chất/dung dịch |
| Nồng độ | % hóa chất |
| Nhiệt độ | °C |
| Lưu lượng | m³/h hoặc L/min |
| Cột áp | mét |
| Tạp chất | Loại, kích thước, hàm lượng |
| Bể chứa | Kích thước và mức chất lỏng |
| Đường ống | Chiều dài, đường kính, co, van |
| Thiết bị sau bơm | Lọc, trao đổi nhiệt, vòi phun, máy ép lọc… |
| Môi trường | Hơi hóa chất, yêu cầu chống ăn mòn hoặc yêu cầu đặc biệt |
Những thông tin này giúp kỹ thuật viên xác định không chỉ model máy bơm mà còn điểm làm việc và phương án lắp đặt phù hợp.
VIMEX tư vấn lắp đặt máy bơm hóa chất trục đứng
Không nên lựa chọn phương án lắp đặt máy bơm hóa chất trục đứng chỉ dựa trên một sơ đồ mẫu. Hệ thống thực tế cần được xem xét dựa trên loại hóa chất, lưu lượng, cột áp, nhiệt độ, mức chất lỏng, đường ống và thiết bị kết nối phía sau máy bơm.
Các sơ đồ trong bài viết là những phương án lắp đặt thực tế thường gặp như hệ thống lọc hóa chất, bể xi mạ, scrubber xử lý khí thải, bộ trao đổi nhiệt, máy khắc PCB và máy ép lọc khung bản.
VIMEX hỗ trợ khách hàng lựa chọn máy bơm hóa chất trục đứng và tư vấn phương án lắp đặt dựa trên điều kiện vận hành thực tế của từng nhà máy. Việc lựa chọn đúng ngay từ đầu giúp hệ thống vận hành ổn định, bền bỉ và hạn chế chi phí sửa chữa trong quá trình sử dụng.
