Màng Kép DOSAKI KM Hoạt Động Như Thế Nào?

Trong hệ thống châm hóa chất, màng bơm là một trong những bộ phận quan trọng của bơm định lượng DOSAKI KM. Màng vừa tham gia trực tiếp vào quá trình hút – đẩy chất lỏng, vừa nằm tại khu vực phân cách giữa buồng chất lỏng và cơ cấu truyền động.

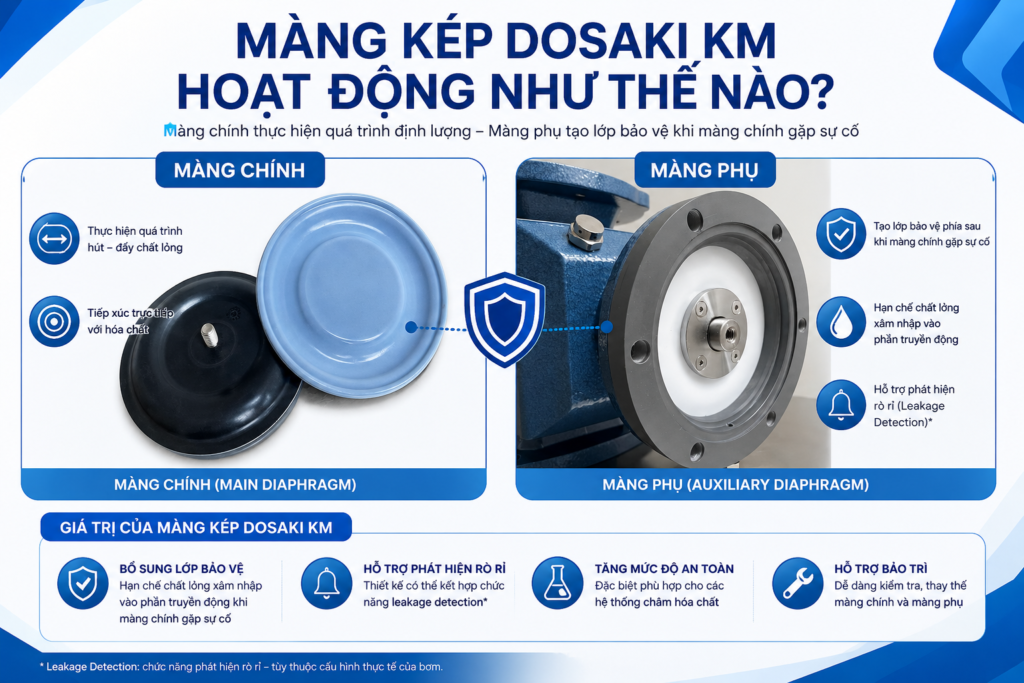

Điểm đáng chú ý trên DOSAKI KM là thiết kế màng chính (Main Diaphragm) kết hợp màng phụ (Auxiliary Diaphragm). Giá trị của màng kép DOSAKI KM không đơn thuần nằm ở việc có hai lớp màng, mà ở việc màng chính đảm nhiệm quá trình định lượng, trong khi màng phụ tạo thêm một lớp bảo vệ khi màng chính gặp sự cố. Manual DOSAKI cũng đề cập thiết kế này liên quan đến khả năng phát hiện rò rỉ.

Vậy hai lớp màng hoạt động như thế nào và thiết kế này mang lại lợi ích gì cho hệ thống châm hóa chất?

Màng kép DOSAKI KM là gì?

Có thể hình dung cấu trúc cơ bản của cụm màng DOSAKI KM theo thứ tự:

BUỒNG CHẤT LỎNG → MÀNG CHÍNH → MÀNG PHỤ → CƠ CẤU TRUYỀN ĐỘNG

Hai lớp màng đảm nhiệm những chức năng khác nhau.

Màng chính – Main Diaphragm

Màng chính trực tiếp tham gia vào quá trình thay đổi thể tích buồng chất lỏng.

Thông qua chuyển động qua lại của cơ cấu truyền động, màng liên tục thực hiện chu kỳ hút và đẩy. Kết hợp với các van một chiều phía hút và phía xả, quá trình này đưa một lượng chất lỏng xác định qua đầu bơm.

Màng phụ – Auxiliary Diaphragm

Màng phụ được bố trí phía sau màng chính.

Vai trò đáng chú ý của màng phụ là tạo thêm một lớp bảo vệ giữa khu vực chất lỏng và cơ cấu truyền động khi màng chính gặp sự cố. Đây là điểm tạo nên giá trị kỹ thuật của thiết kế màng kép trên DOSAKI KM.

Nói cách khác, không nên hiểu rằng DOSAKI sử dụng hai màng để “bơm mạnh gấp đôi”. Hai màng có vai trò khác nhau trong cùng một cụm bơm.

Nguyên lý hoạt động của màng chính DOSAKI KM

DOSAKI KM thuộc nhóm bơm định lượng màng cơ khí. Chuyển động quay từ động cơ được truyền qua cơ cấu truyền động và chuyển thành chuyển động qua lại tác động lên màng.

Có thể hình dung nguyên lý theo chuỗi:

Động cơ
↓
Bộ truyền động
↓
Push Rod chuyển động qua lại
↓
Màng chính chuyển động
↓
Thể tích buồng chất lỏng thay đổi
↓
Thực hiện quá trình hút – đẩy

Nhờ chu trình này, DOSAKI KM có thể liên tục hút chất lỏng từ phía đầu vào và đưa chất lỏng sang đường đẩy.

Hành trình hút của DOSAKI KM diễn ra như thế nào?

Trong hành trình hút, chuyển động của màng làm thể tích buồng chất lỏng tăng lên.

Hệ thống van một chiều kiểm soát hướng dòng để chất lỏng từ đường hút đi vào buồng bơm.

Có thể mô tả đơn giản:

Màng lùi → Thể tích buồng bơm tăng → Van hút hoạt động → Chất lỏng đi vào buồng bơm

Sau khi hoàn thành hành trình hút, bơm chuyển sang hành trình đẩy.

Hành trình đẩy diễn ra như thế nào?

Ở hành trình đẩy, màng chính chuyển động theo chiều ngược lại làm thể tích buồng chất lỏng giảm xuống.

Lúc này, các van một chiều kiểm soát hướng dòng để chất lỏng được đưa ra phía xả.

Chu trình có thể hình dung:

Màng tiến → Thể tích buồng bơm giảm → Van hút đóng theo chu trình → Van xả mở → Chất lỏng đi ra đường đẩy

Quá trình:

HÚT → ĐẨY → HÚT → ĐẨY

được lặp lại liên tục trong thời gian bơm hoạt động.

Trong toàn bộ quá trình này, màng chính là bộ phận trực tiếp thực hiện nhiệm vụ định lượng.

Vậy tại sao DOSAKI KM cần thêm màng phụ?

Đây chính là phần quan trọng nhất khi tìm hiểu màng kép DOSAKI KM.

Trong điều kiện vận hành bình thường, màng chính đảm nhiệm quá trình hút và đẩy chất lỏng. Phía sau màng chính là Auxiliary Diaphragm – màng phụ.

Có thể hình dung:

HÓA CHẤT → MÀNG CHÍNH → MÀNG PHỤ → CƠ CẤU TRUYỀN ĐỘNG

Màng phụ bổ sung một lớp phân cách phía sau màng chính.

Giá trị của cấu trúc này thể hiện rõ nhất khi màng chính gặp sự cố.

Điều gì xảy ra nếu màng chính DOSAKI KM bị hỏng?

Đối với hệ thống châm hóa chất, đây là tình huống đáng quan tâm vì màng bơm nằm tại khu vực tiếp xúc với chất lỏng trong quá trình làm việc.

Khi màng chính hoạt động bình thường

Trạng thái có thể hình dung:

Chất lỏng | Màng chính | Màng phụ | Cơ cấu truyền động

Màng chính thực hiện chuyển động hút – đẩy và chất lỏng được kiểm soát trong khu vực buồng bơm.

Khi màng chính gặp sự cố

Nếu màng chính bị hỏng, màng phụ phía sau tạo thêm một lớp bảo vệ, giúp ngăn chất lỏng tiếp tục đi trực tiếp vào khu vực truyền động. Đây là chức năng quan trọng được thể hiện trong thiết kế màng kép của DOSAKI KM.

Có thể hình dung:

MÀNG CHÍNH GẶP SỰ CỐ
↓
Chất lỏng vượt qua vị trí màng chính
↓
Màng phụ tạo lớp bảo vệ phía sau
↓
Hạn chế chất lỏng xâm nhập trực tiếp vào phần truyền động

Như vậy, ưu điểm của màng kép không phải là “hai màng nên bền gấp đôi”, mà là bổ sung thêm một lớp bảo vệ khi màng làm việc chính xảy ra sự cố.

Đây là cách hiểu chính xác và có giá trị hơn đối với người vận hành.

Thiết kế màng kép hỗ trợ phát hiện rò rỉ

Manual DOSAKI còn đề cập đến Leakage Detection – phát hiện rò rỉ liên quan đến cấu trúc màng kép.

Ý nghĩa của chức năng này là giúp hệ thống có khả năng nhận biết tình trạng bất thường khi màng chính gặp vấn đề, từ đó người vận hành có thể kiểm tra và xử lý.

Tuy nhiên, cần lưu ý rằng cấu hình phát hiện rò rỉ cụ thể cần được kiểm tra theo từng model và phụ kiện thực tế. Không nên mặc định rằng mọi DOSAKI KM đều được trang bị cùng một loại cảm biến hoặc phương thức cảnh báo.

4 lợi ích thực tế của thiết kế màng kép DOSAKI KM

1. Tạo thêm lớp bảo vệ cho phần truyền động

Đây là lợi ích quan trọng nhất.

Khi màng chính gặp sự cố, màng phụ tạo thêm một lớp phân cách, hạn chế chất lỏng đi trực tiếp vào phần truyền động.

Đối với ứng dụng châm hóa chất, đặc điểm này đặc biệt đáng quan tâm.

2. Hỗ trợ phát hiện sự cố màng

Manual đề cập đến khả năng leakage detection, giúp người vận hành có thêm cơ sở nhận biết tình trạng bất thường của cụm màng.

Phát hiện vấn đề sớm giúp đội ngũ kỹ thuật chủ động kiểm tra hệ thống thay vì chỉ xử lý khi sự cố đã ảnh hưởng rộng hơn.

3. Tăng mức độ bảo vệ trong ứng dụng hóa chất

Trong hệ thống định lượng hóa chất, một trong những yêu cầu quan trọng là kiểm soát chất lỏng trong khu vực làm việc của đầu bơm.

Việc bổ sung màng phụ phía sau màng chính tạo thêm một lớp bảo vệ trong trường hợp màng chính gặp vấn đề.

4. Hỗ trợ công tác vận hành và bảo trì

Hiểu đúng cấu tạo màng kép giúp kỹ thuật viên không chỉ kiểm tra màng chính mà còn quan tâm đến màng phụ và cơ chế phát hiện rò rỉ nếu cấu hình có trang bị.

Điều này giúp quá trình kiểm tra cụm đầu bơm đầy đủ hơn.

Màng kép DOSAKI KM không có nghĩa “bền gấp đôi”

Đây là điểm rất dễ bị hiểu sai khi giới thiệu sản phẩm.

Không có cơ sở từ manual để khẳng định:

2 màng = tuổi thọ gấp đôi

hoặc:

2 màng = áp suất gấp đôi

hoặc:

2 màng = lưu lượng gấp đôi

Cách hiểu phù hợp hơn là:

Màng chính thực hiện quá trình định lượng, còn màng phụ bổ sung lớp bảo vệ khi màng chính gặp sự cố.

Chính sự phân chia chức năng này mới là điểm đáng chú ý của cấu trúc màng kép DOSAKI KM.

Màng kép có đồng nghĩa không bao giờ rò hóa chất?

Không.

Thiết kế màng kép nên được hiểu là bổ sung một lớp bảo vệ, không phải loại bỏ tuyệt đối mọi khả năng xảy ra sự cố.

Màng bơm vẫn là bộ phận cần được kiểm tra trong quá trình vận hành, đặc biệt khi bơm làm việc với hóa chất.

Khi xuất hiện các dấu hiệu như lưu lượng bất thường, rò rỉ hoặc hoạt động hút – xả không ổn định, kỹ thuật viên cần kiểm tra cụm đầu bơm và các bộ phận liên quan.

Khi nào nên kiểm tra màng DOSAKI KM?

Trong quá trình vận hành, nên chú ý kiểm tra cụm màng khi xuất hiện:

• Lưu lượng giảm bất thường.
• Bơm hoạt động nhưng không đạt lưu lượng yêu cầu.
• Xuất hiện dấu hiệu rò rỉ.
• Hoạt động hút hoặc xả bất thường.
• Có dấu hiệu hư hỏng màng.
• Hệ thống Leakage Detection cảnh báo nếu cấu hình thực tế có chức năng này.

Không nên tự đặt một chu kỳ thay màng cố định nếu tài liệu của model cụ thể không quy định như vậy.

Checklist kiểm tra cụm màng DOSAKI KM

Lưu ý khi lựa chọn và thay màng DOSAKI KM

Khi cần thay màng, không nên chỉ tháo màng cũ ra, đo kích thước và lựa chọn một loại màng có hình dáng tương tự.

Đối với hệ thống hóa chất, cần xác định ít nhất:

Model bơm → Chất bơm → Nồng độ → Nhiệt độ → Lưu lượng → Áp suất → Tình trạng màng hiện tại

Đặc biệt, khả năng tương thích của vật liệu với chất bơm cần được kiểm tra theo cấu hình thực tế.

Nếu lựa chọn sai phụ tùng hoặc vật liệu không phù hợp với hóa chất, việc thay một màng mới chưa chắc đã giải quyết được nguyên nhân gây hư hỏng ban đầu.

VIMEX tư vấn bơm và phụ tùng DOSAKI KM

Khi cần kiểm tra, bảo trì hoặc thay màng bơm DOSAKI KM, khách hàng nên cung cấp càng đầy đủ thông tin càng tốt.

Các thông tin hữu ích gồm:

Model bơm, ảnh nameplate, hình ảnh đầu bơm, chất bơm, nồng độ, nhiệt độ, lưu lượng và áp suất vận hành.

Từ những dữ liệu này, VIMEX có thể hỗ trợ kiểm tra cấu hình bơm và tư vấn phụ tùng phù hợp hơn, đặc biệt với các hệ thống đang sử dụng hóa chất.

Kết luận

Màng kép DOSAKI KM là một thiết kế đáng chú ý của dòng bơm định lượng màng cơ khí này.

Nguyên lý có thể ghi nhớ rất đơn giản:

Motor → Bộ truyền động → Push Rod → Màng chính → Hút/đẩy chất lỏng

Trong khi đó:

Màng chính gặp sự cố → Màng phụ tạo thêm lớp bảo vệ → Hạn chế chất lỏng xâm nhập trực tiếp phần truyền động → Hỗ trợ phát hiện rò rỉ theo cấu hình

Vì vậy, giá trị của thiết kế này không nằm ở việc “có hai màng nên bền gấp đôi”.

Điểm quan trọng hơn là:

DOSAKI KM sử dụng màng chính để thực hiện quá trình định lượng và màng phụ phía sau để bổ sung lớp bảo vệ khi màng chính gặp sự cố.

Đây cũng là điểm khách hàng nên quan tâm khi lựa chọn bơm định lượng cho các hệ thống châm hóa chất yêu cầu vận hành ổn định và thuận tiện trong công tác kiểm tra, bảo trì.
