Cảnh Báo Quấn Băng Tan Vào Cổ Hút, Cổ Xả Bơm Định Lượng – Có Thể Gây Nứt Đầu Bơm

Khi lắp đặt bơm định lượng hóa chất, nhiều kỹ thuật viên có thói quen thấy đầu nối có ren là quấn thêm băng tan để chống rò rỉ. Tuy nhiên, quấn băng tan bơm định lượng không đúng vị trí, đặc biệt tại những đầu nối đã được thiết kế làm kín bằng O-ring hoặc gioăng, có thể làm thay đổi điều kiện lắp ghép và tăng lực tác động lên chi tiết nhựa.

Trong một trường hợp thực tế, VIMEX ghi nhận đầu/buồng bơm định lượng bị nứt tại khu vực kết nối. Một vấn đề cần đặc biệt lưu ý khi kiểm tra là việc sử dụng băng tan kết hợp với siết đầu nối quá chặt.

Vậy tại sao một thao tác tưởng như giúp chống rò rỉ lại có thể làm tăng nguy cơ nứt đầu bơm?

Một lỗi nhỏ khi lắp đặt có thể dẫn đến hư hỏng lớn

Thói quen phổ biến khi lắp đường ống là:

Có ren → quấn băng tan → siết thật chặt để chống rò rỉ.

Cách làm này có thể phù hợp với một số loại kết nối, nhưng không nên mặc định áp dụng cho tất cả cổ hút và cổ xả của bơm định lượng.

Trên nhiều loại bơm định lượng, nhà sản xuất sử dụng các phương pháp làm kín riêng như:

• O-ring.
• Gioăng.
• Bề mặt làm kín.
• Cụm van và đầu nối chuyên dụng.

Trong trường hợp đó, phần ren có thể chủ yếu thực hiện nhiệm vụ giữ và ép các chi tiết vào đúng vị trí, còn O-ring hoặc gioăng mới là bộ phận trực tiếp làm kín.

Vì vậy, trước khi quấn băng tan cần xác định chính xác cấu tạo của đầu nối và hướng dẫn của nhà sản xuất.

Tại sao quấn băng tan có thể làm tăng nguy cơ nứt đầu bơm?

Băng tan làm tăng độ chèn tại mối ren

Khi quấn nhiều lớp băng PTFE quanh ren, kích thước hữu hiệu của phần ren tăng lên. Khi đầu nối tiếp tục được vặn vào phần cổ bằng nhựa, lực tác động lên khu vực này có thể tăng theo.

Nếu người lắp tiếp tục dùng cờ lê để siết, vùng nhựa xung quanh đầu nối có thể phải chịu ứng suất lớn hơn so với điều kiện lắp đặt ban đầu.

Quấn băng tan thường đi kèm với việc siết mạnh hơn

Một tình huống thường gặp là:

Lắp xong thấy rò → quấn thêm băng tan → vẫn rò → tiếp tục siết chặt.

Nếu nguyên nhân rò rỉ thực tế là O-ring sai vị trí, O-ring hỏng hoặc bề mặt làm kín chưa đúng thì việc tăng thêm băng tan và lực siết không giải quyết đúng nguyên nhân.

Ngược lại, lực siết quá mức có thể làm tăng nguy cơ nứt cổ hút, cổ xả hoặc buồng bơm định lượng.

Đầu bơm nhựa khác với kết nối kim loại

Nhiều đầu bơm định lượng hóa chất được chế tạo từ nhựa kỹ thuật để đáp ứng yêu cầu chống ăn mòn.

Do đó, không nên áp dụng kinh nghiệm siết ren kim loại – kim loại cho các đầu nối lắp trên thân nhựa.

Thông điệp cần nhớ là:

“Siết càng chặt càng kín” không phải lúc nào cũng đúng với bơm định lượng.

Đừng mặc định cứ có ren là phải quấn băng tan

Đây là điểm rất quan trọng khi lắp đặt bơm định lượng.

Nếu nhà sản xuất thiết kế O-ring để làm kín, nguyên lý của kết nối có thể hiểu đơn giản:

Ren/đai ốc tạo lực giữ → O-ring tạo độ kín.

Trong trường hợp này, quấn băng tan bơm định lượng không nhất thiết giúp mối nối kín hơn.

Người lắp cần kiểm tra manual của đúng model để xác định:

• Vị trí O-ring.
• Cấu tạo van hút và van xả.
• Kiểu kết nối.
• Phương pháp siết.
• Nhà sản xuất có yêu cầu sử dụng PTFE tape hay không.

Không nên tự bổ sung vật liệu làm kín khi nhà sản xuất không yêu cầu.

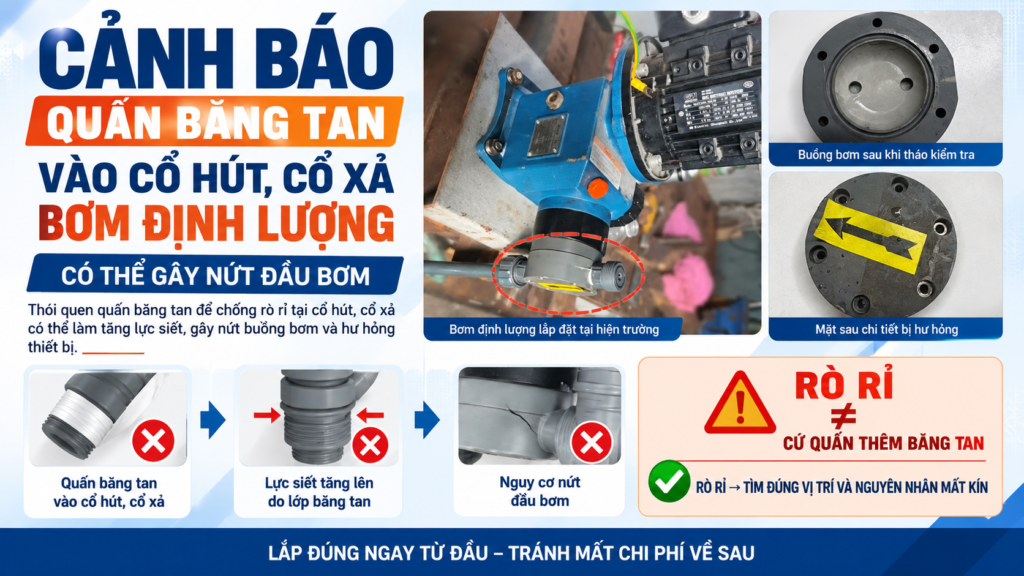

Case thực tế: Đầu bơm bị nứt sau quá trình lắp đặt

Qua hình ảnh thực tế, có thể quan sát thấy cụm đầu/buồng bơm đã xuất hiện tình trạng hư hỏng, nứt.

Tuy nhiên, chỉ dựa trên hình ảnh thì không nên kết luận băng tan là nguyên nhân duy nhất. Khi xác định nguyên nhân cần xem xét đồng thời cách lắp đầu nối, lực siết, O-ring, vật liệu đầu bơm, loại hóa chất, nồng độ, nhiệt độ và áp suất vận hành.

Bài học quan trọng từ trường hợp này là:

Trước khi quấn thêm băng tan hoặc dùng cờ lê siết mạnh hơn, hãy xác định mối nối đó thực sự được làm kín bằng bộ phận nào.

Cách lắp cổ hút và cổ xả để hạn chế nguy cơ nứt

Khi lắp đầu hút và đầu xả của bơm định lượng, kỹ thuật viên nên thực hiện theo trình tự:

Bước 1: Kiểm tra manual của đúng model bơm để xác định cấu tạo kết nối.

Bước 2: Kiểm tra O-ring/gioăng có đầy đủ, đúng vị trí, không xoắn, rách hoặc biến dạng.

Bước 3: Đưa đầu nối vào đúng tâm, tránh lắp lệch ren.

Bước 4: Siết bằng tay trước. Nếu ngay từ đầu đã cần lực lớn, nên dừng lại kiểm tra thay vì cố vặn.

Bước 5: Siết theo đúng hướng dẫn của nhà sản xuất. Nếu manual có quy định mô-men hoặc góc siết, cần tuân thủ đúng.

Bước 6: Chạy thử và kiểm tra rò rỉ.

Nếu phát hiện rò, hãy thực hiện:

Dừng bơm → kiểm tra O-ring → đầu nối → bề mặt làm kín → tình trạng van và đầu bơm.

Không nên xử lý mặc định theo cách:

Rò rỉ → quấn thêm băng tan → siết mạnh hơn.

Bơm bị rò rỉ – đừng vội lấy băng tan

Bơm định lượng bị rò rỉ tại cổ hút hoặc cổ xả có thể xuất phát từ nhiều nguyên nhân:

• O-ring bị lệch hoặc hỏng.
• Đầu nối chưa đúng vị trí.
• Van lắp chưa đúng.
• Bề mặt làm kín có cặn.
• Đầu nối bị lệch.
• Đầu/buồng bơm đã bị nứt.

Vì vậy, cần nhớ:

 RÒ RỈ ≠ CỨ QUẤN THÊM BĂNG TAN

 RÒ RỈ → TÌM ĐÚNG VỊ TRÍ VÀ NGUYÊN NHÂN MẤT KÍN

Nếu tiếp tục siết một đầu bơm đã có vết nứt, tình trạng hư hỏng thậm chí có thể trở nên nghiêm trọng hơn.

Checklist 30 giây trước khi siết đầu nối bơm

Trước khi lắp cổ hút và cổ xả, hãy kiểm tra nhanh:

• Đúng van hút và van xả chưa?
• O-ring/gioăng có đúng vị trí không?
• Ren và bề mặt làm kín có sạch không?
• Đầu nối có vào đúng tâm không?
• Manual có yêu cầu sử dụng băng PTFE không?
• Đã siết bằng tay trước chưa?
• Có đang sử dụng lực quá lớn không?
• Sau khi lắp đã chạy thử và kiểm tra rò rỉ chưa?

Có thể ghi nhớ bằng nguyên tắc:

ĐÚNG GIOĂNG – ĐÚNG REN – ĐÚNG LỰC SIẾT – ĐÚNG HƯỚNG DẪN.

VIMEX khuyến cáo khi lắp đặt bơm định lượng

VIMEX khuyến nghị kỹ thuật viên không áp dụng thói quen quấn băng tan cho tất cả các mối nối có ren trên bơm định lượng.

Băng PTFE không phải lúc nào cũng sai. Vấn đề là sử dụng nó tại vị trí nhà sản xuất đã thiết kế phương pháp làm kín khác, sau đó tiếp tục siết mạnh trên chi tiết nhựa.

Nếu bơm đang rò rỉ tại cổ hút hoặc cổ xả, nên kiểm tra model, cấu tạo đầu nối, O-ring, hóa chất sử dụng và tình trạng thực tế trước khi xử lý.

Kết luận

Quấn băng tan bơm định lượng sai vị trí không nhất thiết làm mối nối kín hơn. Trong một số kết cấu, việc quấn quá nhiều băng PTFE kết hợp với siết mạnh có thể làm tăng ứng suất tại cổ hút, cổ xả và tăng nguy cơ nứt đầu bơm định lượng.

Đừng để một thao tác chống rò rỉ lại trở thành nguyên nhân làm hỏng cả cụm đầu bơm.

Nếu chưa chắc đầu hút hoặc đầu xả của bơm có được phép sử dụng băng tan hay không, hãy gửi model và hình ảnh đầu nối cho VIMEX để kiểm tra trước khi lắp đặt.
